SYSTEM MODULE 3次元設計


Modeler / Surface Module(モデリング機能)

ソリッド&サーフェスによる金型要件を考慮した形状編集

ソリッドモデリング

押し出し、回転、スイープ、ロフトなどのボディ作成、カット機能、フィレットや面取り、抜き勾配や穴あけ処理等のソリッドモデリングが行えます。2Dビューの状態で側面図を指示しての高さ設定も可能なため、初めてモデリングを行う方でも違和感無く使用できます。

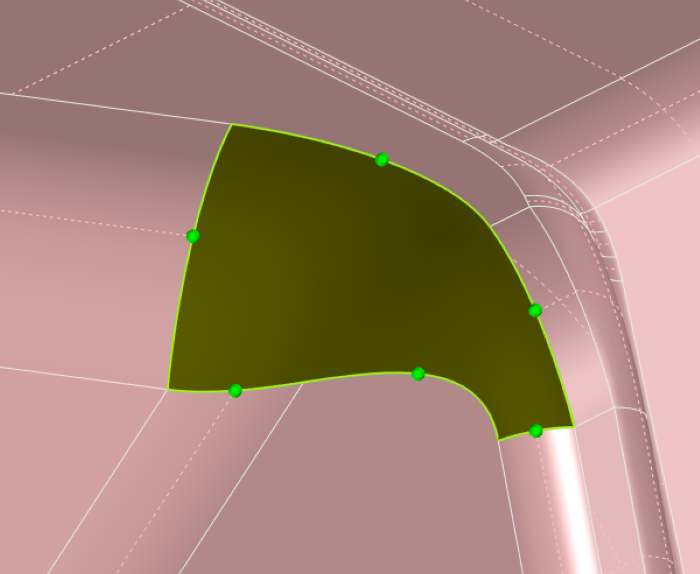

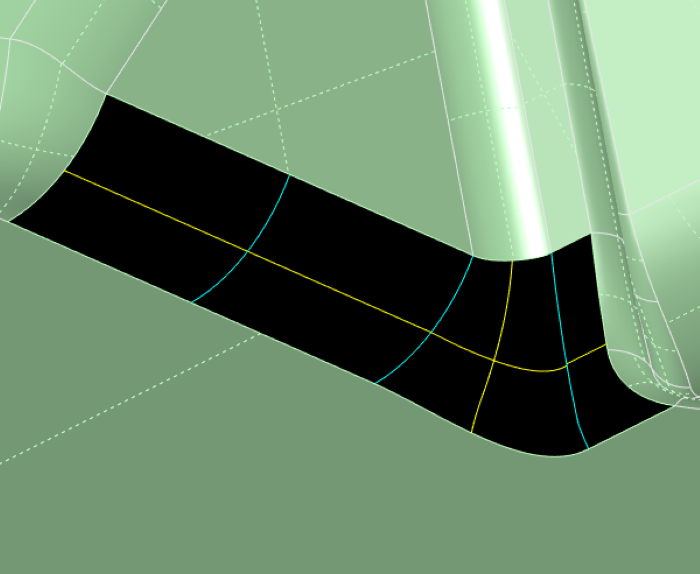

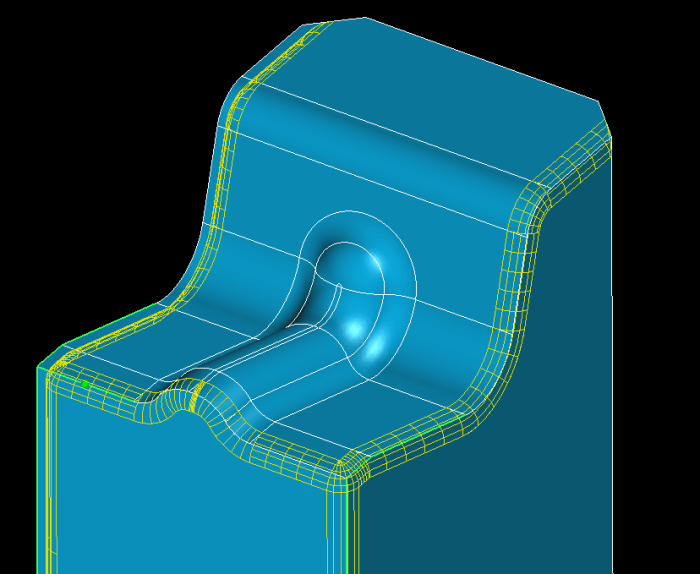

サーフェスモデリング

フィル、オフセット、トリム、延長などの機能でサーフェスを作成することができます。複雑な自由曲面やインポート後のモデル修正に威力を発揮します。 ※システム構成によりサーフェス機能の一部がオプションとなる場合があります。

カーブ

モデリングを行うには必要なラインを空間上に描く必要があります。この時、トレースカーブ、基準線、ブレンド曲線、フィレット曲線など多彩なカーブ機能がモデリング作業をサポートします。 ※システム構成によりカーブ機能の一部がオプションとなる場合があります。

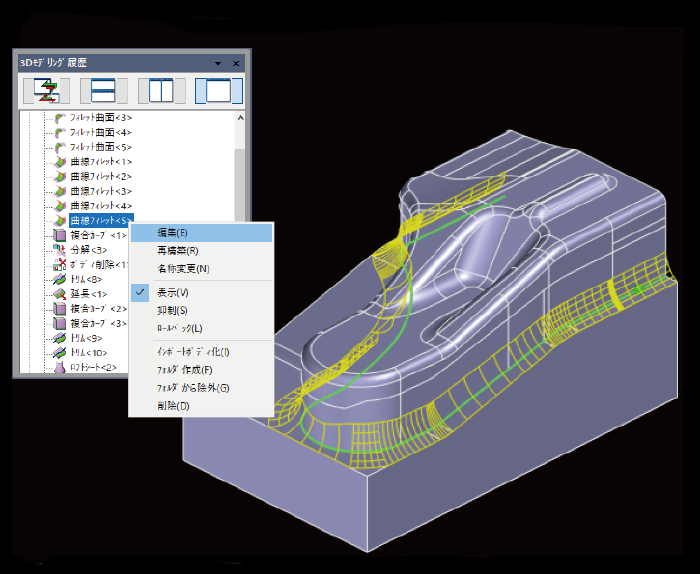

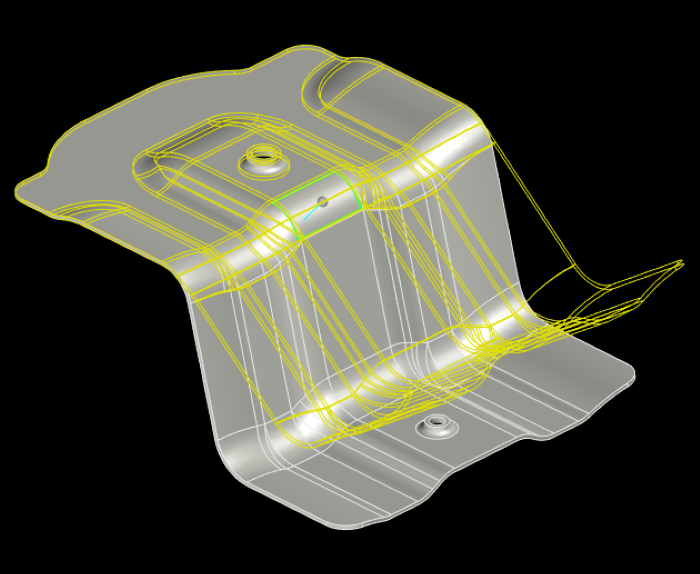

3Dモデリング履歴

3Dモデリングコマンド全般のコマンド実行履歴を残すことが出来ます。形状や寸法の変更、履歴の順序入れ替え、再構築によりモデリング形状の更新が容易に行えます。ロールバックすることで作成手順の確認も可能です。

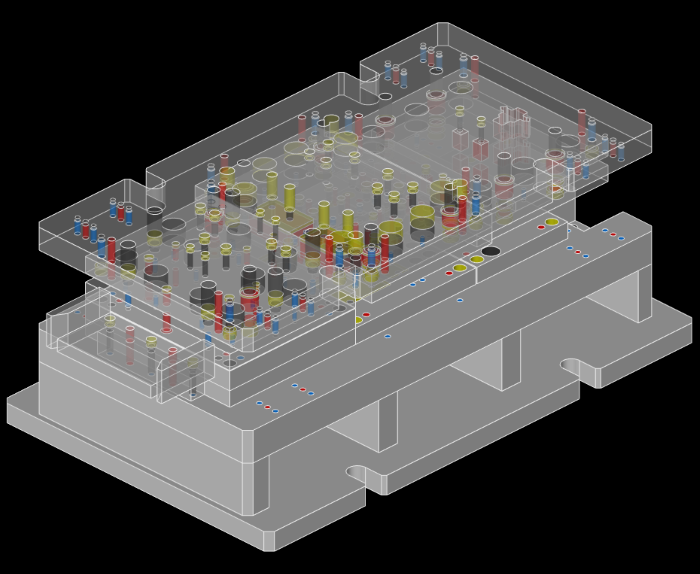

プレート立体化

2D図面として作成したプレート形状を3Dモデルに変換します。投影面情報や側面・下面などの図形からプレートの厚みを認識し、図面内に作成されている穴の情報を参照し立体化します。複数プレートを一括処理できます。

曲げ展開

シリンダ曲げ部を一括で展開します。曲げ部の半径や角度は、製品から自動認識され、曲げ面に成型形状が存在する場合でも展開する事ができます。また、ラムダ値はマスタより参照されており、カスタマイズも可能です。

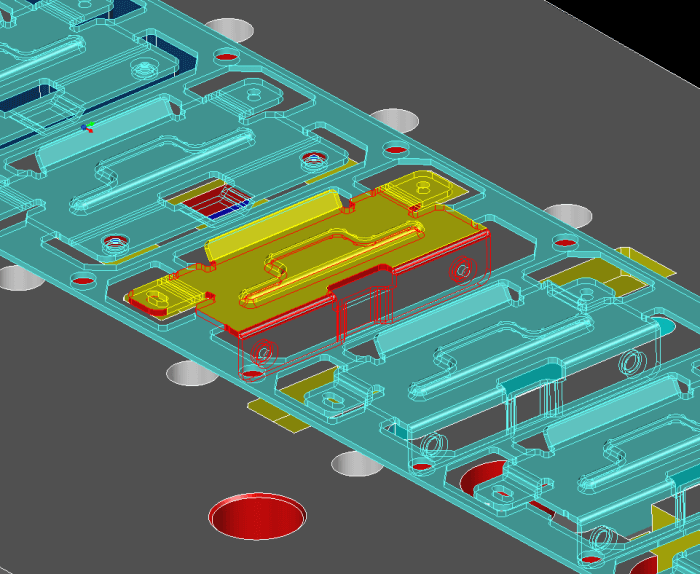

干渉チェック

モデル同士の干渉部分を確認します。プレートを立体化したモデルとパンチなどのモデリングした部品同士の干渉確認や干渉部の除去を行うことができます。

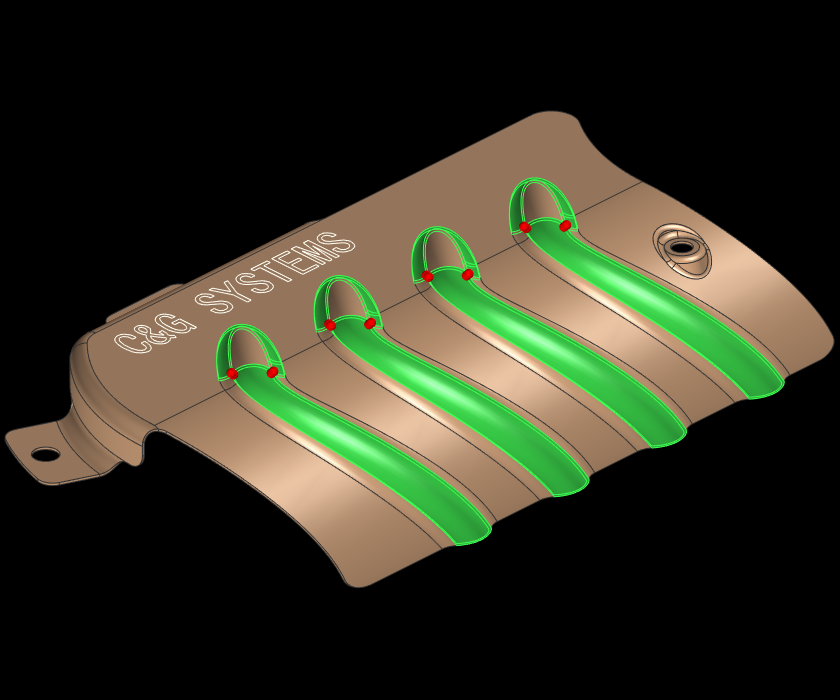

曲面/曲線診断

曲面および曲線を診断し、問題個所を表示します。自動修復可能な箇所については修復処理も実行できます。面の自己干渉、折れ、スパイクカット、微小エッジなどを確認することが可能です。

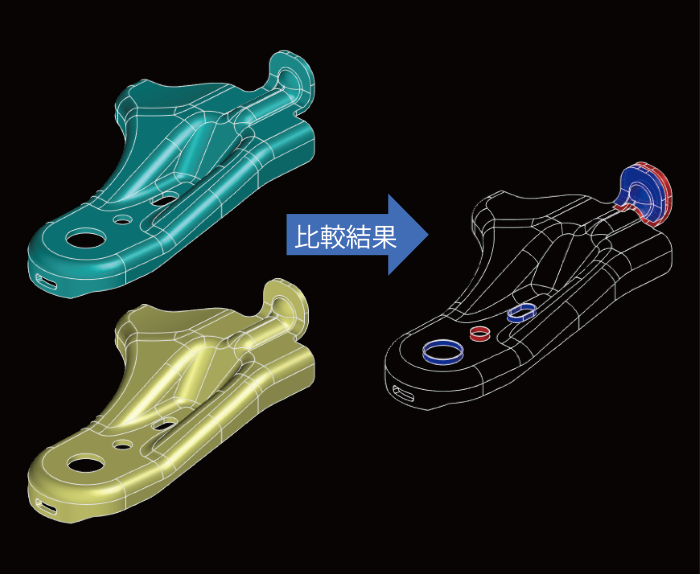

モデル比較

変更前後のボディを体積や面で比較し、その変更結果をビジュアルで確認できます。比較結果のボディをそのまま作成し、結果を残す事も可能で、顧客からの設計変更データ受け取りなどの場面で効果を発揮します。





CAD Option Module(金型拡張機能)

金型要件に応じた3Dオプションを多数ラインナップ

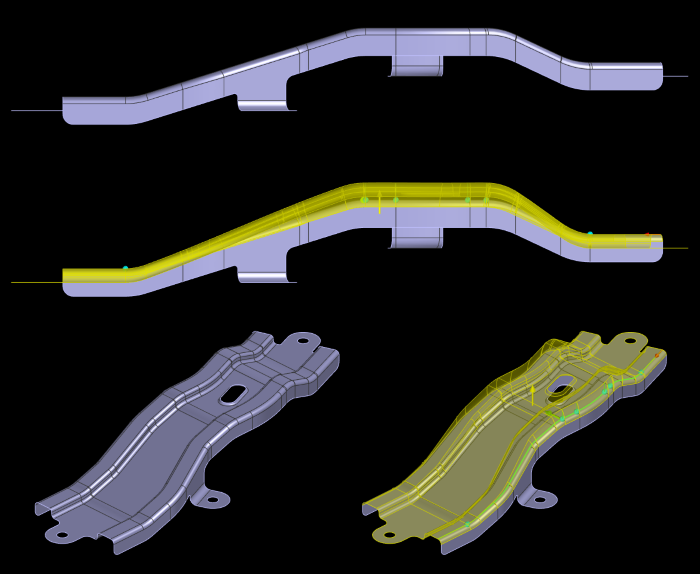

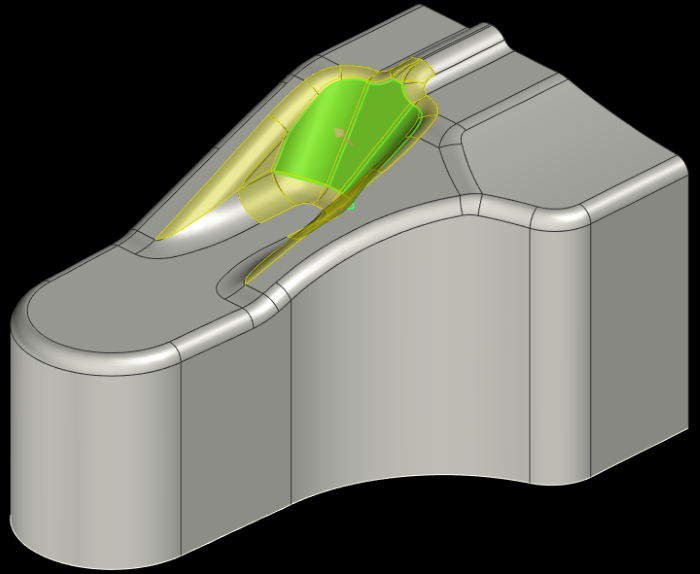

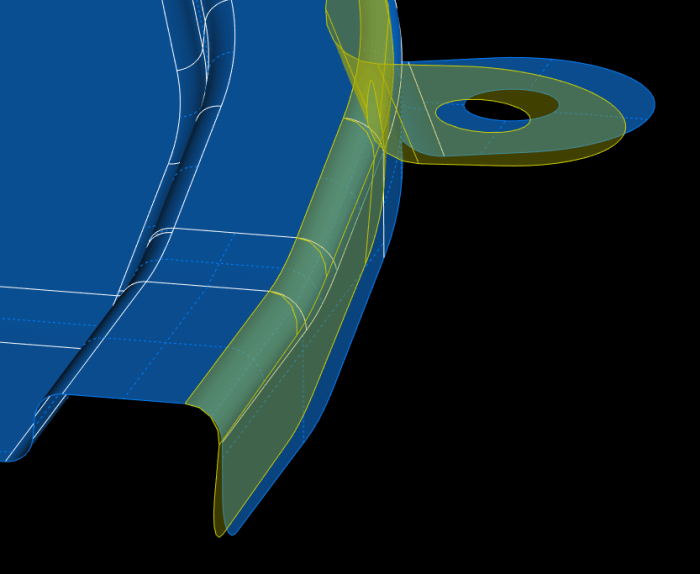

リフト変形 見込変形

サーフェスボディの変形対象面に囲まれた移動面を任意方向に移動し、変形したサーフェス群を作成します。移動面の指定、固定面指定もしくは、変形対象面指定と移動量で変形が可能です。

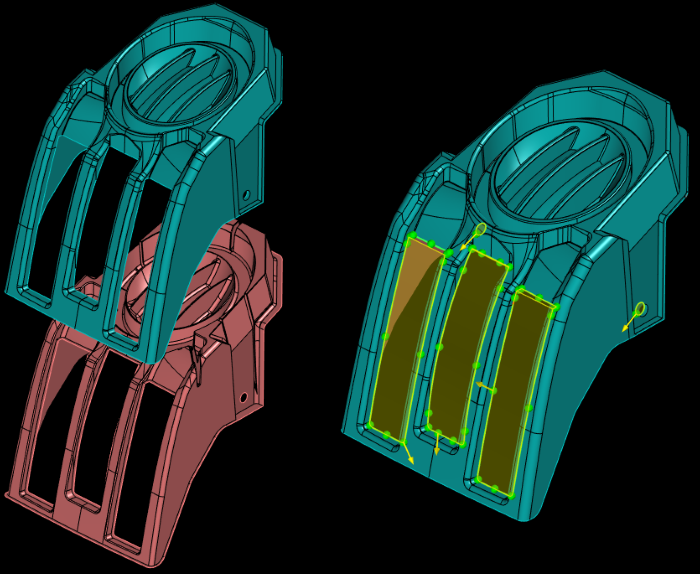

マッチング変形 見込変形

サーフェス上の点やエッジを任意の点やエッジに合わせるように変形したサーフェス群を作成します。固定面群か変形範囲面群の指定、変形前と変形後の点の指示で変形が可能です。トライ後の形状修正を容易に行う事ができます。

回転変形 見込変形

サーフェスボディを回転基準線に沿って指定角度で回転させたサーフェス群を作成します。変形したいサーフェスボディの指示、回転角度基準線と角度の指示で変形することが可能です。また、ポイントごとに異なる回転角度を指定することも可能です。

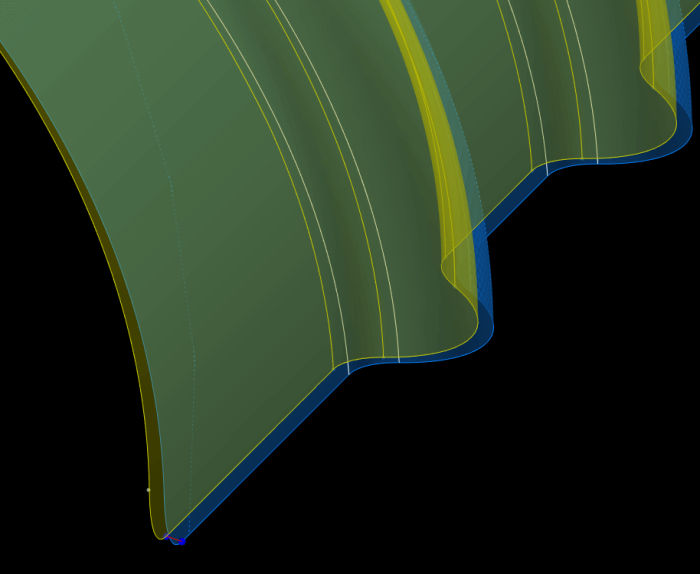

オフセット変形 見込変形

サーフェスボディの立ち壁や天面等の帯状の面をオフセットし、隣接する面群を変形させたサーフェス群を作成します。変形させたい範囲の指定とオフセット量の指定で変形が可能です。ポイントごとに異なるオフセット量を指定する事もできる為、トライ後の形状修正を容易に行うこともできます。

フリーフォーム変形 NEW 見込変形

フリーフォームデフォメーション法(FFD法)により大きな変形を行っても面のひずみを抑制することが可能です。変形方法にはリフト変形モードとマッチング変形モードを用意しています。さらに、この機能はソリッドボディにも適用できます。

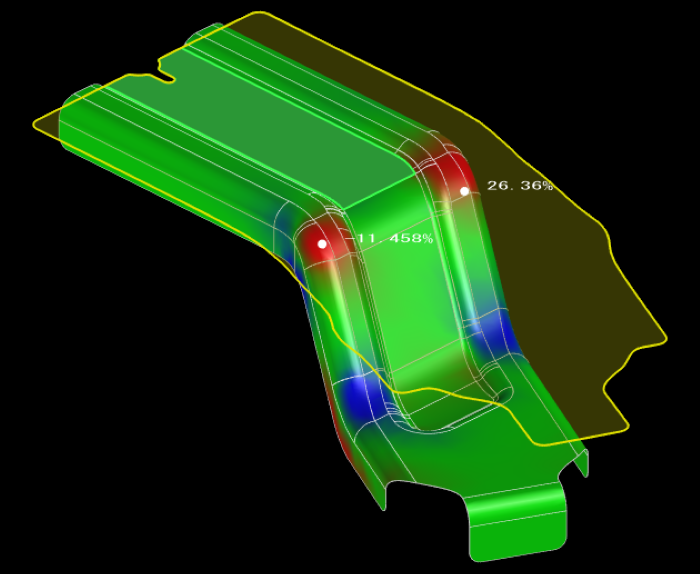

一括絞り展開 一括展開

3Dモデル(絞り形状)からブランク形状を容易に求めることが可能です。板厚減少率などもコンター表示されるため、トライ工程の軽減と見積り支援として活用できます。

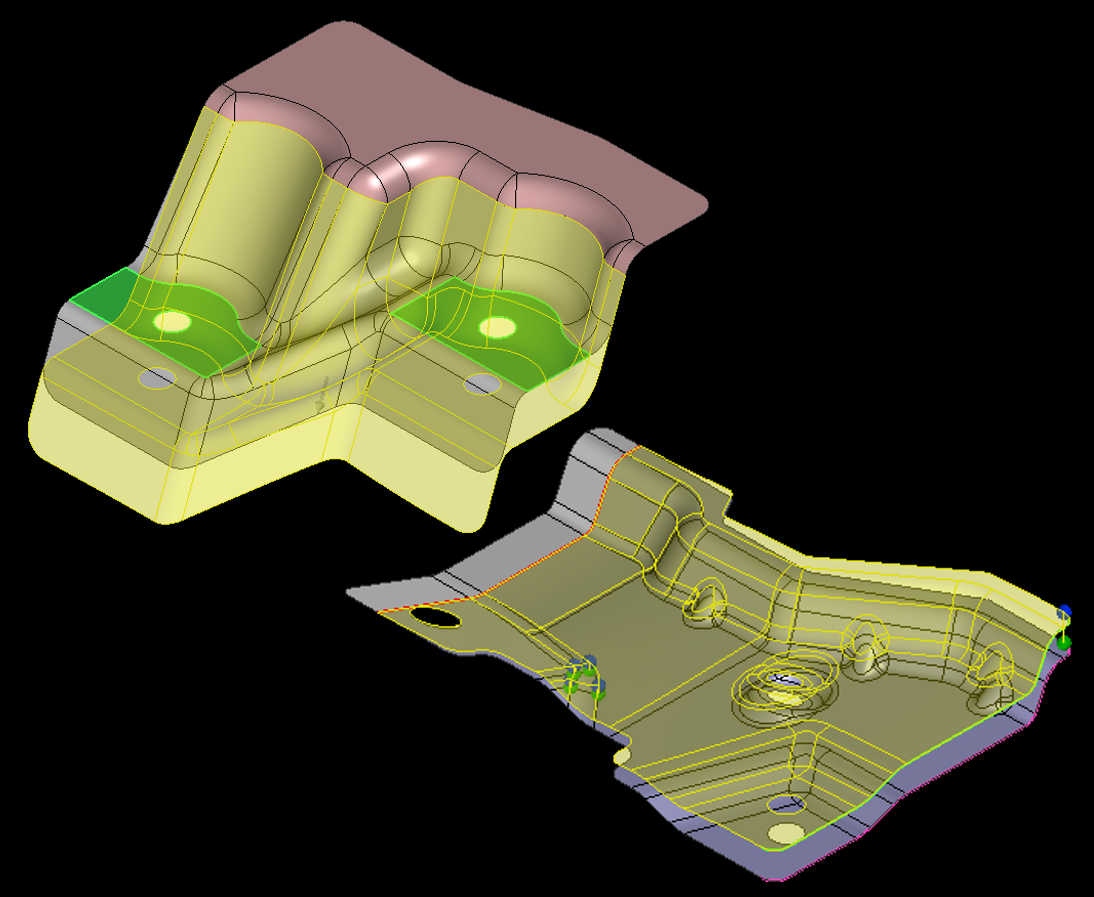

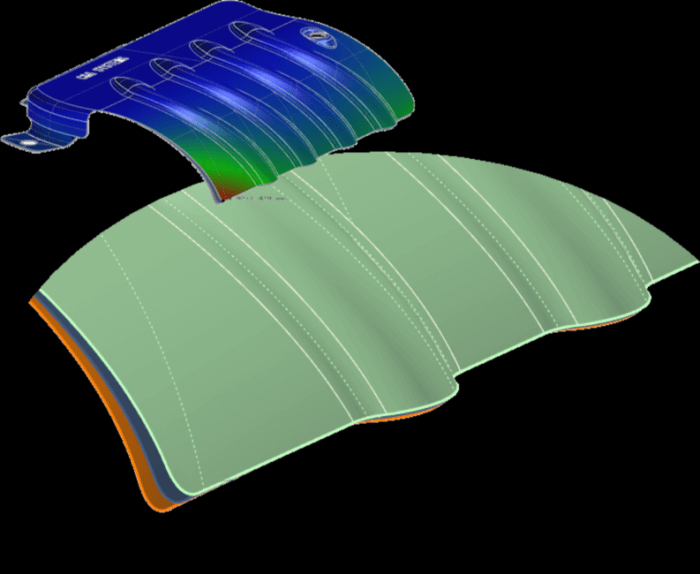

スプリングバック スプリングバック

経験とモデリングスキルが必要だった、スプリングバック面及び見込み面が容易に作成できます。計算エンジンにはJSOL社製の解析ソルバを採用しており、初回のパンチ・ダイモデル作成精度を向上させることによって、試作回数の削減につながります。

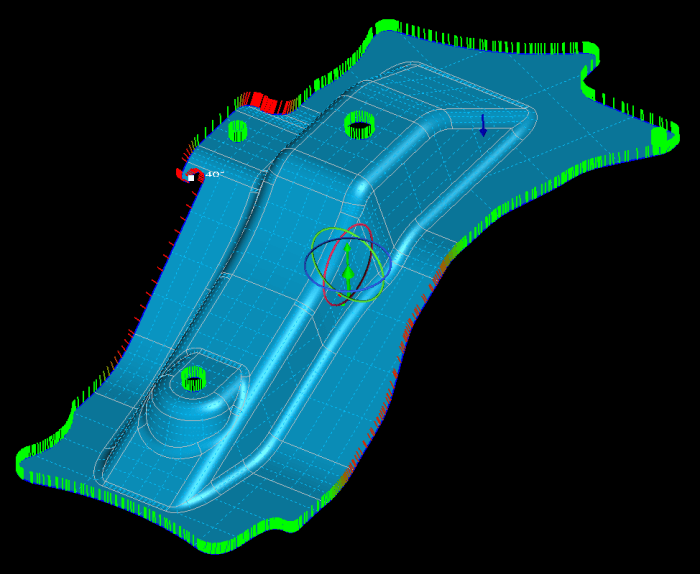

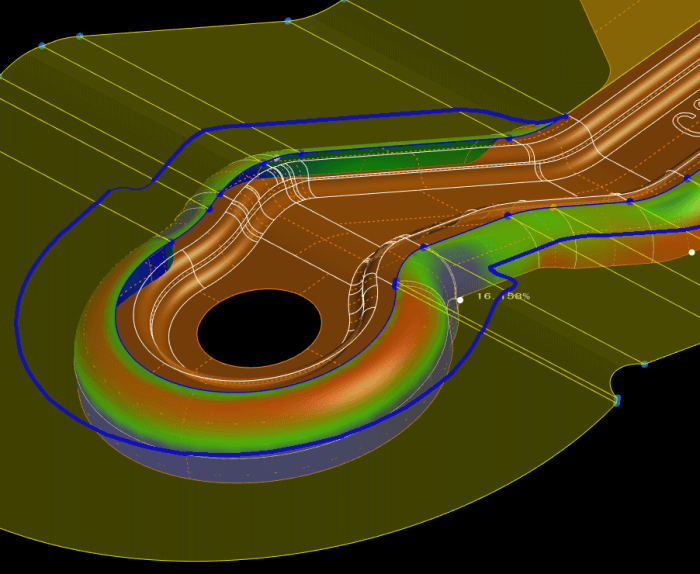

トリム展開 トリムライン展開

指示したサーフェスを指定方向に指定角度で展開したアウトラインや展開面を作成します。展開面の参照形状を指定することも可能で、絞り製品の途中形状作成が容易に行なえます。また、板厚減少率などのコンター表示も可能です。

トリムコンディション トリムライン展開

絞り製品の切刃設計時に考慮するトリムコンディションの表示が可能です。展開面のトリムライン上に面法線が表示され、抜き方向との角度差をコンター表示します。

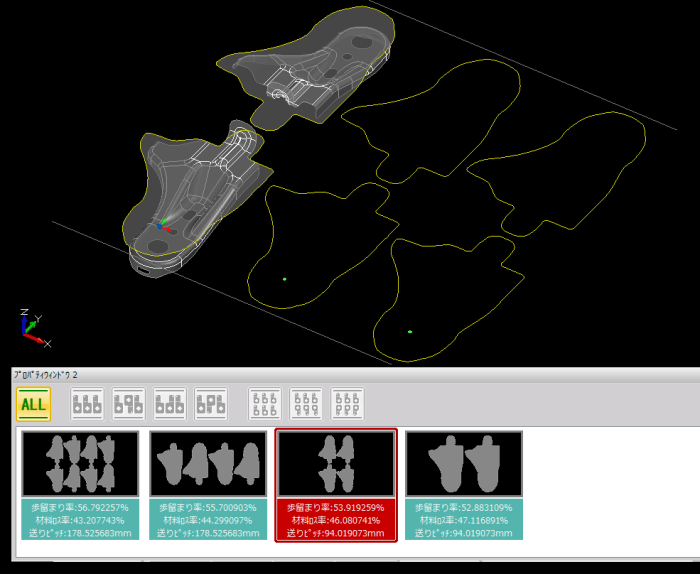

歩留り Press 金型機能

3Dのブランクモデルから製品間ピッチやチェック角度などの条件を基に、最適な歩留り状態を算出します。ミラー配置や多段配置も可能でパターンの表示や歩留り情報の表示もできます。

レイアウト Press 金型機能

歩留り設計後に製品をステージに展開します。曲げ工程は角度曲げ、スプリングバック等を設定する事により瞬時にモデルへ反映します。切刃作成やスケルトン等の機能によりプレスレイアウトの設計が可能です。

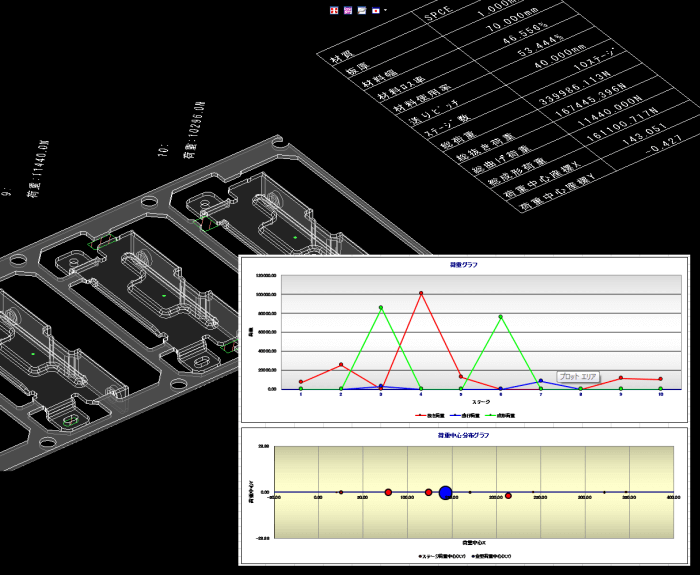

荷重計算 Press 金型機能

順送金型のステージ単位の抜き、曲げ、成形荷重や荷重中心を算出することが出来ます。結果を図面ドキュメント上や帳票に出力する事も可能です。





キャビコア面抽出 Mold 金型機能

分割面(キャビ、コア、シャットオフ、パーティング)を半自動的に作成する事が可能です。分割面をモデリングで作成する必要がある場合でも、予め決められたレイヤに所属させるだけで、分割ツールとして使用する事ができるため、手詰まり無く作業が行えます。また、履歴にも対応しているため、製品の設計変更が発生した場合でも、柔軟に対応できます。

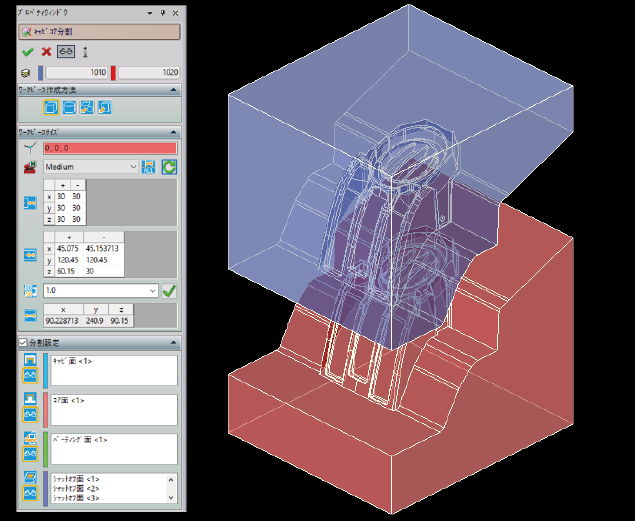

キャビコア分割 Mold 金型機能

キャビ面・コア面・パーティング面・穴埋め面を用いてワークピースを分割し、キャビコアを 簡単に作成できます。ワークピースサイズは製品形状からクリアランス指定により算出し桁丸目も行います。
