SYSTEM FEATURES 製品概要
CAM-TOOLの特徴を知る
Know the features of CAM-TOOL
制御点のそろった「サーフェス演算」
CAM-TOOLは、CAM演算ロジックに特長があります。一般的なCAMシステムは受け取ったデータ（IGES等）を近似ポリゴンに変換しCAM演算を行っていますが、 CAM-TOOL「サーフェス演算」は、曲面形状に工具を接触させる独自の演算ロジックにより、滑らかな加工動作と高精度な面品位を実現します。

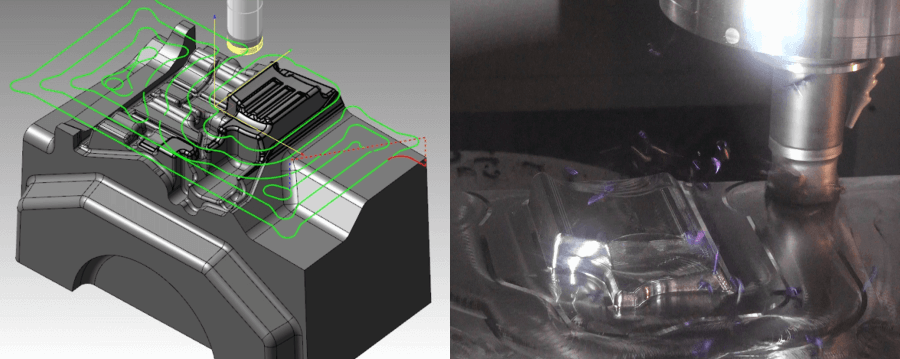

高送りラジアスによる効率的な荒取り
CAM-TOOLは、高硬度材を高送りラジアスを使い効率的に荒取りおこなえる加工モード「等高複刃荒取り加工（周回Ⅱ）」を搭載します。 形状輪郭をオフセットする通常の等高線とは異なり、 ワーク外形をオフセットしたカッターパス計算を行うことで、常に両刃が被削材に乗る経路となり工具の片刃当たりによるビビリとチップの欠損を防ぎ、 工具の性能を最大限に活かした加工が可能です。
高精度ストックによる未加工領域の自動認識
中荒取りなどにおいては、前工程の取り残りエリアを正確に把握し、いかに効率よく加工するかがポイントになります。 取り残り領域をシステムが自動検出する「ストック演算」は、加工完成形状と加工途中のストック形状の差異から未加工領域を自動検出しパスを出力します。 検出した未加工領域は、異なる方向からも認識するため、5軸加工を行う場合にも有効です。

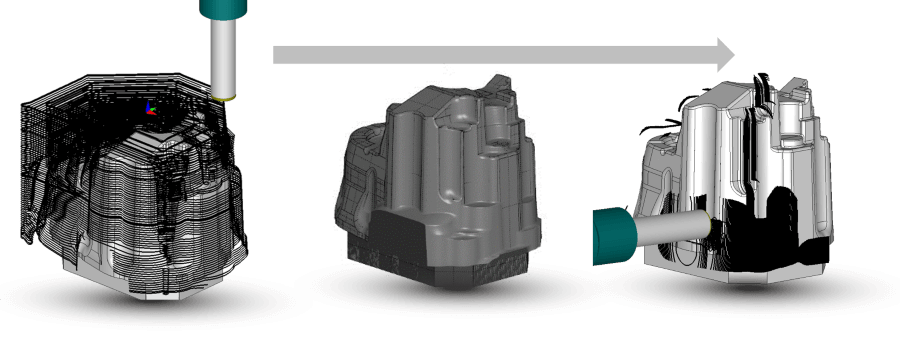

第1工程：荒取り（左図） 第1工程後のストック（中央） 第2工程：異なる方向から未加工領域を加工（右図）

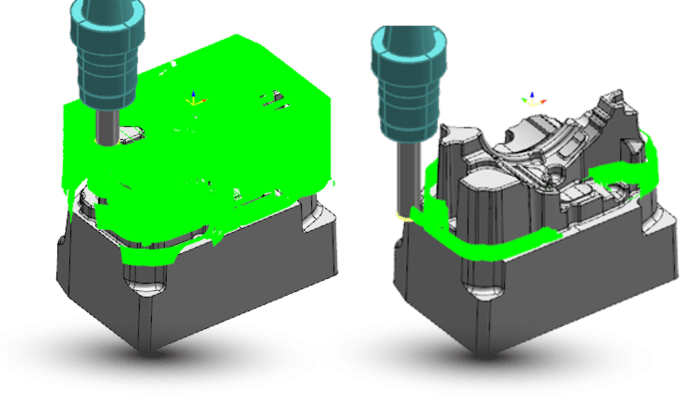

指定ツーリング形状で干渉しない領域を加工
加工対象物が深いケースなどの場合、突き出しを短いものと長いものを使い分けいかに効率よく加工するかがポイントになります。 CAM-TOOLの「ツーリング干渉回避」機能は、予め経路計算時に工具・ホルダ形状を定義し、干渉する場合には内部的に回避形状を作成し 干渉しないエリアに指定した突き出し長さによる効率的なパスを生成します。さらに、パスが出力できなかったエリアを自動認識しているため、 オペレータは手間をかけず次の工程が作成できます。
ベクトルをスムーズに変化させるスムージング機能
5軸加工において、工具ベクトルの変化は切削面の品質に大きく影響を及ぼします。 工具姿勢が急激に変化する箇所においては、傾斜・旋回軸を緩やかに変化させる「スムージング」機能により、テーブルが滑らかに回転し高品位の加工面を得ることができます。 また、システムが自動で傾斜軸・旋回軸を制御し干渉を回避する「自動干渉回避」においても同機能が働きます。

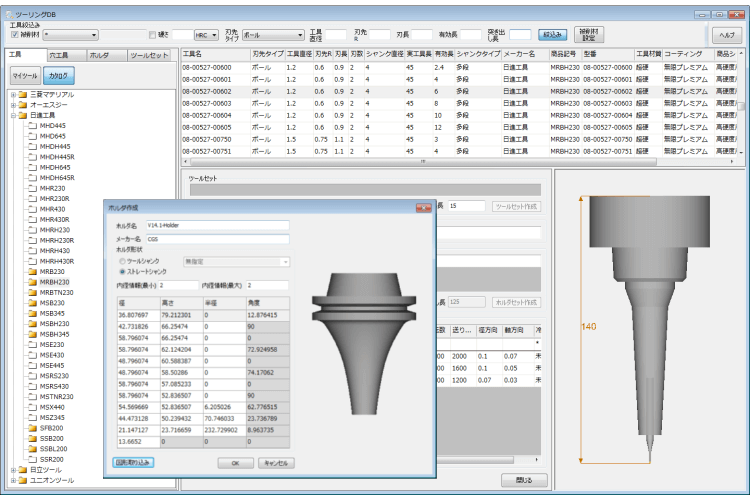

主要メーカーの工具カタログを標準搭載
ストック形状を認識した加工エリアの演算には、正確な工具やホルダ形状定義が必要となります。 CAM-TOOLは、国内主要メーカの工具とホルダを管理する工具カタログ「Tooling DB」を搭載。 登録はカタログデータをWEBよりダウンロードすることで簡単に行える他、工具・ホルダ形状の図形取り込みも可能です。 異形工具 工具のシャンク形状は多段テーパーやR形状、ホルダーは多段ホルダーの定義が可能で、より正確な干渉チェックが行えます。

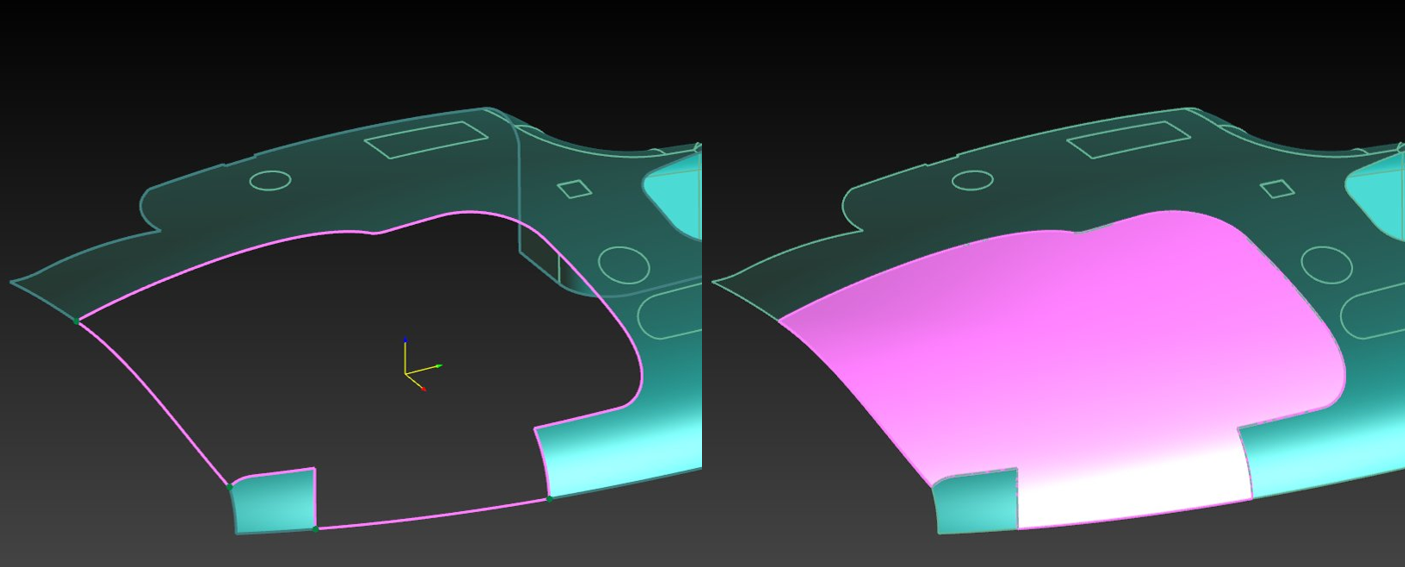

金型づくりの視点から発想したCAMのための独創的なモデラー
CAM-TOOLは、CAMに優位性のあるサーフェスモデラーを採用しています。 独自開発ならではの金型特有の形状処理に対する多彩な形状評価・曲面処理機能を搭載、ソリッドライクな形状編集がサーフェス上で行なえるなど、直彫りに欠かすことのできない高度な金型用モデリングをスピーディに処理します。
システム構成 / 要件
システム拡張が容易なモジュール構成
CAM-TOOL は、金型加工を幅広くサポートするため、穴加工、2軸加工、3軸、固定5軸、同時5軸をラインナップしております。
システムの拡張性を高めるため、「モジュール」を追加する方法で、業務に合わせたシステム構成 / 要件への変更が可能です。
これらは操作性が一貫しており、立ち上げの工数負担はありません。安心してシステムをお使いいただけます。
メインモジュール
CAM-TOOLの基本モジュール。IGES入出力、DXF入出力、STEP入出力、STL入力を標準装備。曲面評価・編集など、インポートしたモデルデータをCAMにつなげるための機能が充実しています。
機能を見る自由曲面の処理に優れた、独自カーネルのサーフェイスモデラ。2次元図面からのモデリング作業はもとより、インポートした3Dモデルデータの金型展開まで、柔軟かつ強力にサポートします。
機能を見る3軸加工機に対応したポストプロセッサ。数多くの運用実績があり、安心してCL→NC変換を行えます。
機能を見る穴あけモジュール。プレート加工だけではなく、3次元形状への穴あけデータを作成することも可能です。
機能を見る金型製作に欠かせない2軸加工、2軸半加工機能を用意。ワイヤーフレームあるいは3Dモデルデータを認識した荒加工、側面加工、平面加工、輪郭加工が可能です。
機能を見る豊富な加工実績に裏付けされた、3軸加工モジュール。高精度・高効率を誇るCAMエンジンにより、 工具の負荷変動を抑制した荒取り、中荒取り、仕上げ、取り残し加工などを実現します。 CLデータの最適化機能を標準装備しているので、どなたにも安心してご使用いただけます。
機能を見るCLデータの確認・編集モジュール。カッターパスの経路確認、情報表示や、移動・コピー・削除などの編集機能を用意しています。
機能を見るモデラ上で位置決め方向を指定した上で、穴・2.5軸・3軸加工モードによる高精度な加工データを作成します。また、エアカット削除が行える多方向最適化機能を装備しています。
機能を見るあらかじめ作成したカッタパスを同時5軸に変換。アンダーカット部位への加工など、同時5軸専用加工モード機能も用意しています。
機能を見るオプションモジュール
他社 CADシステムとの間で確実なデータ交換を実現し、豊富な実績、高度なパラメータがモデリング作業を強力にサポートします。
機能を見る「Modeler」拡張モジュール。サーフェス上でソリッドライクな操作がおこなえ、手間のかかる金型用モデリングをサポートします。
機能を見る「Modeler」拡張モジュール。外部ソフトを利用することなく、サーフェス混在環境でSTLデータの編集が可能です。（V15.1より）
機能を見る「Modeler」拡張モジュール。円揺動、角揺動に対応したオフセット機能のほか、レイヤ自動整理、指示書作成など実用性を考慮した機能を搭載。
機能を見るCLベースによる工作機械の構造物の干渉チェック及び各軸のストロークチェックが行えます。「同時5軸CAM」モジュールは標準搭載
機能を見るタッチプローブによる機上計測プログラムを作成します。検査工程・工数を最小限に抑えます。※「Base」および「Post-processor」モジュールが必要です。
機能を見るプロファイルで設定したツーリング情報、NCデータ名、工具番号を自動的にベリカットへ転送、シームレスな操作環境を提供します。
機能を見る牧野フライス社制御装置（Professional6以降）の衝突監視・防止機能「コリジョンセーフガード」用出力モジュールです。
機能を見るNCデータを分析し、時間誤差を±10%以内とした加工時間予測をおこないます。
機能を見るLMD方式の積層造形パスを生成するモードを搭載します。 「同時5軸」モジュールが必要です。「AM（FDM）」モジュールとの共存が可能です。
機能を見るFDM方式の積層造形パスを生成するモードを搭載します。 「同時5軸モジュール」が必要です。「AM（LMD）」モジュールとの共存が可能です。
機能を見る特別仕様（パッケージ製品）
部品加工に必要なポケット加工、穴加工用の機能を充実させながら、CAMオペレーターの工数削減・効率化を図るための機能を搭載。
詳細を見るCAM-TOOLの各種データを確認するビューワ。モデルデータ、CL、最適化ソリッド、NC、放電位置の確認をはじめ、ポスト処理（オプション）が行えます。
詳細を見る「CAM-TOOL AM（LDM）」は、LMD方式の積層造形パスを生成する新加工モードを搭載した同時5軸制御対応の複合CAMシステムです。 Base／Modeler／2.5DCAM／3DCAM／CL編集／位置決め5軸CAM／同時5軸CAM／Post Processor／マシンシミュレーションモジュールを搭載します。
機能を見る「CAM-TOOL AM（FDM）」は、FDM方式の積層造形パスを生成する新加工モードを搭載した同時5軸制御対応の複合CAMシステムです。 Base／Modeler／2.5DCAM／3DCAM／CL編集／位置決め5軸CAM／同時5軸CAM／Post Processor／マシンシミュレーションモジュールを搭載します。
機能を見るモジュール構成
| 活用シーン | ビューア |
モデリング |
穴加工 |
2軸半加工 |
3軸加工 |
割り出し5軸 |
同時5軸 |
積層 |
|---|---|---|---|---|---|---|---|---|
| Base | ||||||||
| Modeler | ||||||||
| Postprocessor | ||||||||
| HOLE | ||||||||
| 2.5D CAM | ||||||||
| 3D CAM | ||||||||
| CL-Editor | ||||||||
| 位置決め5軸 | ||||||||
| 同時5軸CAM | ||||||||
| AM（LMD/FDM） |
必須 選択 １つ以上選択
システム要件
OS |
Windows 10 Pro ／ Windows 10 Pro for Workstations ／ Windows 10 Pro Education Windows 11 Pro ／ Windows 11 Pro for Workstations ／ Windows 11 Pro Education ※Windows 11は、Ver18.1からの対応 |
CPU |
Intel マルチコアプロセッサ |
RAM |
16GB以上 |
HDD |
80GB以上 |
VIDEO |
Open-GL準拠：NVIDIA®RTX / Quadro 推奨 |
DISPLAY |
解像度：1920x1080（推奨） ※最小 1280x1024 / 最大 3840x2160 |
CAM-TOOLの新機能
バージョンアップ情報
Version 20.1 2024年4月 正式リリース
新加工モード＆5軸工程集約による荒加工効率化を支援!!
AI搭載による自動化・省力化 推進!!
- 負荷一定駆け上がり加工（新切削モード）

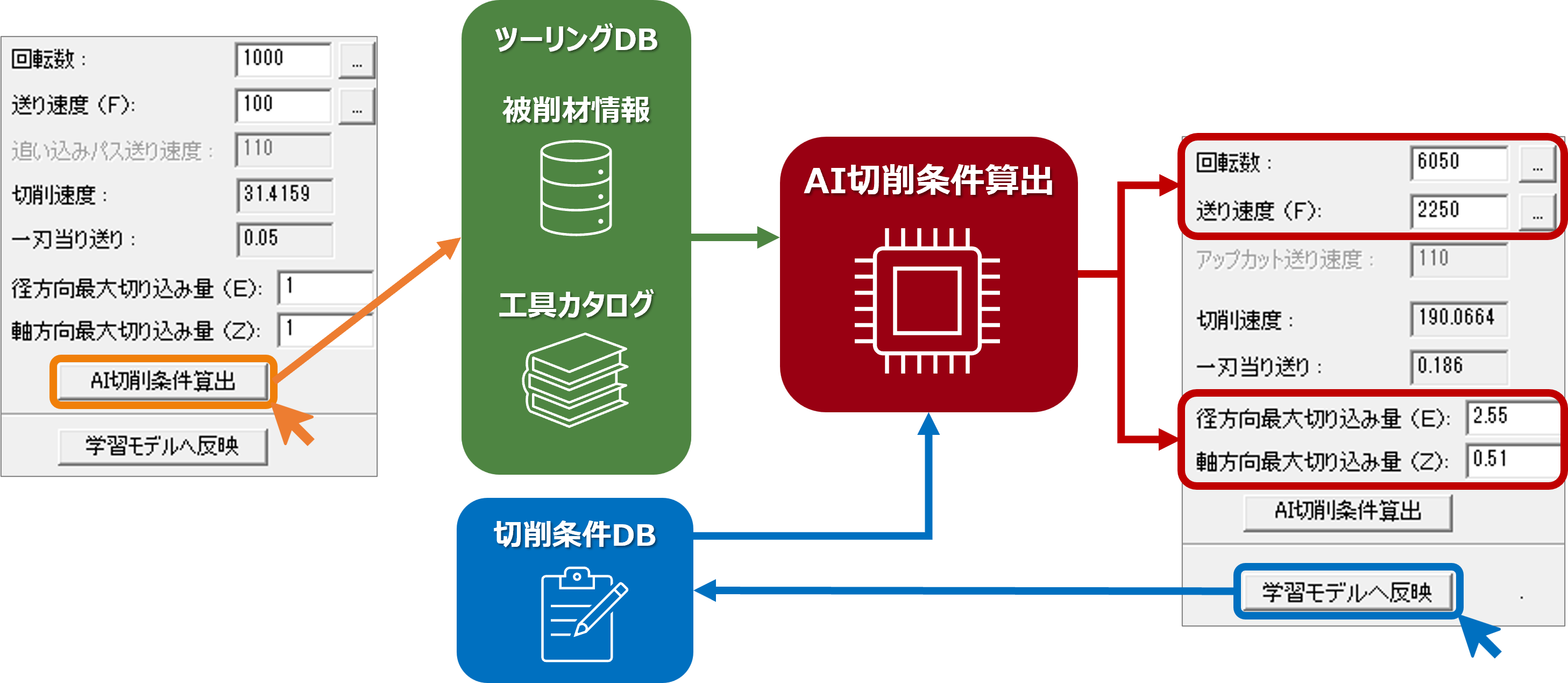

- AI切削条件算出
- 自動5軸荒取り
- 固定サイクル：Hole加工時間算出（HOLEモジュール）
- 穴計測（機上計測モジュール）
- ヘッドの多段化
- 同時5軸変換後の最適化
- ストック演算：対応モード拡張
- 並列処理の拡張
- その他
Version 19.1 / 19.2 2023年4月 / 7月 正式リリース
工具接触点CL表示で削り残し確認作業の工数削減!!
刃先形状フィレット作成でCL演算時間の短縮!!
- 工具接触点CL表示
- 刃先形状フィレット作成
- カーブ切削（輪郭、工具投影）
- 5軸変換オートの改善
- 加工範囲の面上オフセット
- フィル曲面の操作改善（サーフェスプラス）
- 工具リスト作成
- ツーリング干渉回避の精度向上
- エアカット削除の中空ストック対応
- ヘリカルタップの改善
- 管用テーパーねじ（穴図形）の面取り加工対応 etc
- ストック演算（複刃荒取り）：不要パスの抑制（V19.2）
- カーブ切削：補正方法「面直方向」の追加（V19.2）
- 接続移動付け替えの機能拡張（V19.2）
Version 18.1 2022年4月 正式リリース
演算工程表のマシンシミュレーション機能を拡張
CL分割処理の対応でCAM作業の工数削減!!
- マシンシミュレーションの拡張（演算時マシンとの干渉チェック）
- 演算工程表でCL分割
- ストックマージの拡張（積）
- プランジ荒取りモードの新設
- カーブ切削（3D補正とオフセット方向の追い込み）
- XYとZの個別仕上げ代指定（対応加工モード）
- 輪郭切削/2.5側面加工 （テーパー工具／Tスロット工具対応）
- G01（交差）穴あけサイクル（SRドリル対応）
- 簡易寸法線の機能拡張
- DXF Import（寸法線／注記要素対応）
- その他
Version 17.1 2021年4月 正式リリース
CL制御点の均等配列が大物金型の磨き工数を削減!!
演算自動処理によりCAM工数削減!!
- 構造点再配置（CL演算組み込み）
- ストック精度設定の拡張
- マシンシミュレーション（オーバートラベル情報出力）
- 取り残し加工の改善
- PT（テーパねじ）タップ対応
- 高精度モード拡張
- 同時5軸変換（オート）の強化
- その他
Version 16.1 2020年4月 正式リリース
同時５軸変換オートの演算時間60%短縮 !!
ツリー表示の新設で直感的な操作環境を実現 !!
- 同時5軸変換オートを強化
- ツリー表示の新設
- 構造点再配置を強化
- コーナ-R形状処理の高速化
- 2.5Sキャビ形状 貫通対応
- 穴図形：貫通図形の拡張
- 多面工程一括作成の新設
- 等高線仕上げ：オフセットパス強化
- プレス金型向け：板厚設定
- 開部Z優先切削：ツーリング干渉回避との併用
- ソリッド比較：グラデーション表示 他
Version 15.1 2019年4月 正式リリース
同時5軸変換オートを強化!!
構造点再配置機能により加工面品質が向上!!
- 同時5軸変換オート強化
- 構造点(制御点）編集機能
- 面沿いオフセット/複合面沿い加工：自由工具対応
- ガンドリル交差穴あけ
- 演算工程表機能強化
- 工具形状表示強化
- 等高線全体仕上げ（スパイラル加工）
- 2.5荒加工/側面加工最終ピッチ対応
- 取り残し加工（ペンシルパス出力）
- HOLE:真円周回加工（ヘリカル出力）他
- フィル曲面強化（サーフェスプラス） ※動画有り
- ポリゴン編集（モデラーオプション新設） ※動画有り
Version 14.1 / 14.2 2018年4月 / 11月 正式リリース
リボンメニューによりコマンド操作性・習熟度が向上 !!
次世代工具対応による高能率加工をサポート !!
新同時5軸オート変換を開発 !!
- リボンメニュー対応
- 曲率半径・角度シェーディング
- サーフェスプラス（フィル曲面）機能 ※動画有り
- 対応工具形状の拡張
- 等高複刃荒取り加工「ツーリング干渉回避」機能改善
- 新ストックフォーマット機能拡張
- 新同時5軸オート変換（V14.2）
- バレル・レンズ工具 5軸CL演算対応（V14.2）
- 送り速度制御（等高加工）（V14.2）他
Version 13.1 / 13.2 2017年4月 / 11月 正式リリース
新ストックフォーマット開発により視認性及び精度が向上 !!
コア機能の強化・改善によりオペレータ工数を大幅短縮 !!
2.5S CAMエンジン大幅リニューアル !!
- 新ストックフォーマット開発
- 駆け上がり加工 下穴対応
- 往復走行 折り返し接続の拡張
- コーナーR形状処理 対応切削モード拡張
- レイヤ数拡張/形状選択 色指定の新設 /グループ管理ダイアログの改善
- 演算工程表の強化
- 穴工具多段対応
- マシンシミュレーション機能拡張
- サーフェスプラス（ブーリアントリム）機能追加 ※動画有り
- 2.5S CAM機能拡張（V13.2）
Version 12.1 2016年4月 正式リリース
複合ラジアス工具による加工効率と工程作成における操作性が向上 !!
モデラーオプションも搭載し、オペレータ工数を大幅削減!!
- 複合ラジアス ストック演算の高精度化
- 基準面オフセット加工 3軸対応
- プロファイル新規作成 テンプレート対応
- テンプレート編集 工程設計対応
- 加工範囲の閉輪郭指示
- 演算工程表の改善
- 加工工程表 工具番号毎のNC出力
- マシンシミュレーション演算ロジック改善
- 等高走査線荒取り 長手方向自動判別
- サーフェスプラス（面削除・面移動）オプションリリース ※動画有り
Version 11.1 2015年5月 正式リリース
新荒加工機能により大幅な加工時間短縮を実現 !!
工程作成における作業効率も飛躍的に向上 !!
- チップ式ラジアス工具用荒取りパス
- 等高線高効率荒取りの駆け上がり加工対応
- プロファイルの変数対応
- 演算工程表の強化
- テンプレートメンテナンスの強化
- 面沿いプランジ加工
- 5軸CL干渉チェック処理の計算高速化
- 冷却方法の拡張
- Webブラウザ対応加工指示書
- 隠線表示・隠線非表示
- 曲面伸縮の強化 他
Version 10.1 2014年5月 正式リリース
同時5軸変換本体組み込み・CAM簡易設定化により、
オペレーション工数/ヒューマンエラーを大幅低減 !!
- 同時5軸変換本体組み込み / 旋回軸自動干渉回避
- 可変送り速度の簡易設定
- CAM一括設定
- 演算工程表の強化
- 拡張処理面 加工モード拡張
- 2.5CAM一括設定
- 最適化：自動突き出し長設定
- ツーリング干渉回避（仕上げ加工対応）
- 水平領域加工：走査線モード追加 他
Version 9.1 2013年4月 正式リリース
CAMの操作性が格段に向上、大物加工範囲も拡充 !!
- グループ機能（曲面）
- 指定範囲へのカッターパス作成
- 等高複刃荒取り：ツーリング形状認識パス出力
- 最適化自動クリアランス拡張
- 5軸穴あけ「G01穴あけサイクル-5X」新設
- Windows8/8.1対応（9.2）他
Version 8.1 2012年4月 正式リリース
突き出し領域分割機能で、よりムダのない加工を実現 !!
新切削シミュレーションも搭載
- 突き出し領域分割
- 等高複刃荒取り加工/前工程のストック指定
- 等高走査線荒取り/リニューアル
- 工具DB/穴工具対応
- CAM一括変更
- 切削シミュレーション/アニメーション表示
- 同時5軸専用加工モード/基準面オフセット加工-5X 他
Version 7.1 2011年4月 正式リリース
待望のスパイラル加工を搭載 !!
64bitネイティブ対応により大容量データも安心
- 等高線仕上げ「スパイラル加工」新設
- 64bitネイティブ対応
- CAM簡易パネル
- 同時5軸加工モード「取り残し加工-5X」新設
- 同時5軸加工モード「等高線仕上げ-5X／スパイラル加工」追加
- 同時5軸変換/ベクトルカーブ追加
- 走査線加工（機能改修）
- 2.5S取り残し加工（新設）
- Windows7 64bit対応 他
Version 6.1 / 6.2 2010年4月 / 11月 正式リリース
