SYSTEM MODULE 形状評価 / モデリング


Base Module(形状評価・編集)

製品モデルから金型モデルへの展開作業を強力にサポート

CAM-TOOLの基本モジュール。IGES/DXF/STEP入出力、STL入力を標準装備しインポートしたモデルデータの検証・編集が可能です。工具選定に必要な情報など、 CAM工程に繋げる機能も充実しています。

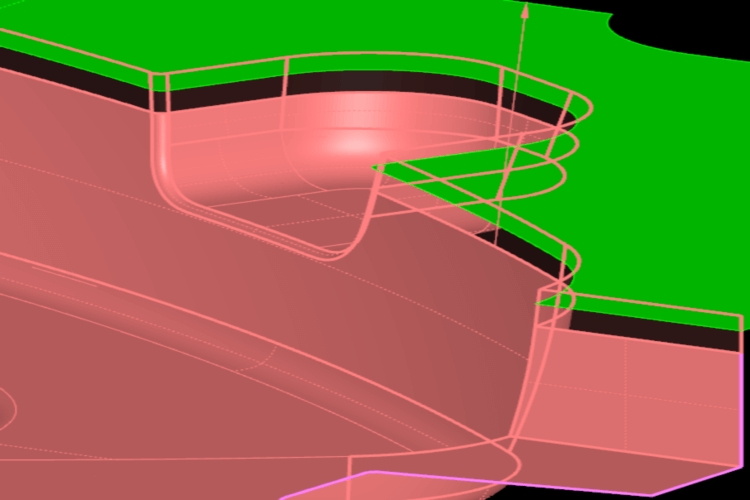

フィレット半径/抜き勾配情報

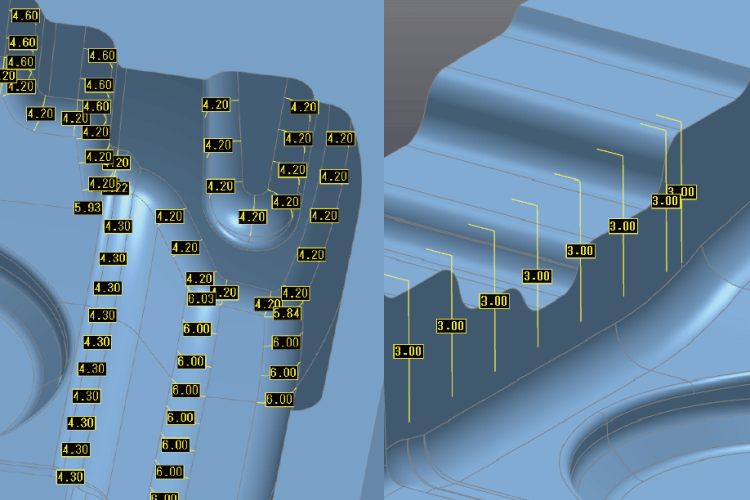

形状の凹フィレット半径や加工方向からの勾配を簡単に確認出来ることにより、工具の突き出し・シャンク形状の選定に役立ちます。

曲率半径・角度シェーディング

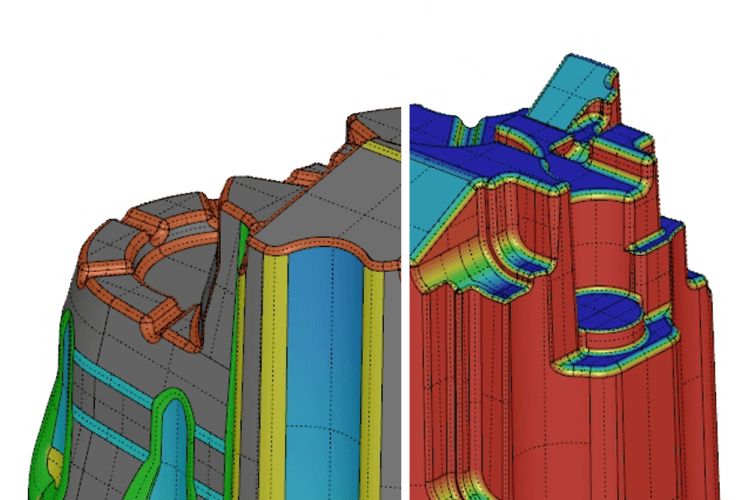

サーフェスの曲率・角度をカラーマップ(任意定義)でシェーディングします。視認性が高くフィレット半径や勾配等、目的に応じた形状評価が容易におこなえます。

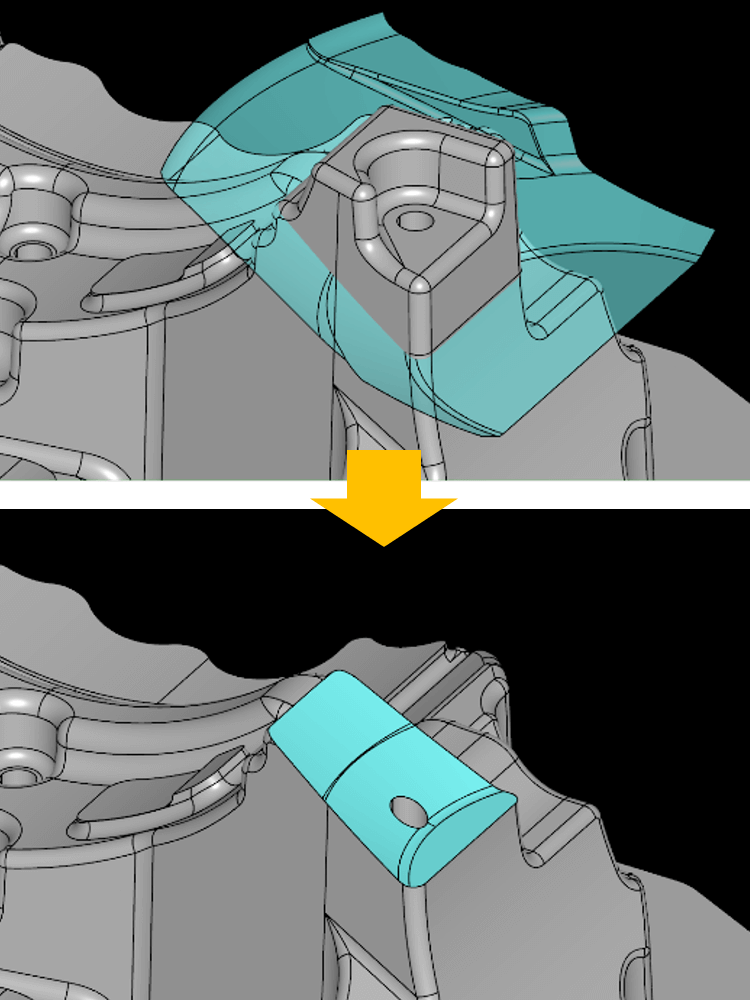

曲面伸縮

曲面やトリム面を延長します。様々な延長タイプを用意し、複数面指定による自動延長も行えます。 延長結果はプレビュー表示で確認できます。

曲面チェック/自動修正

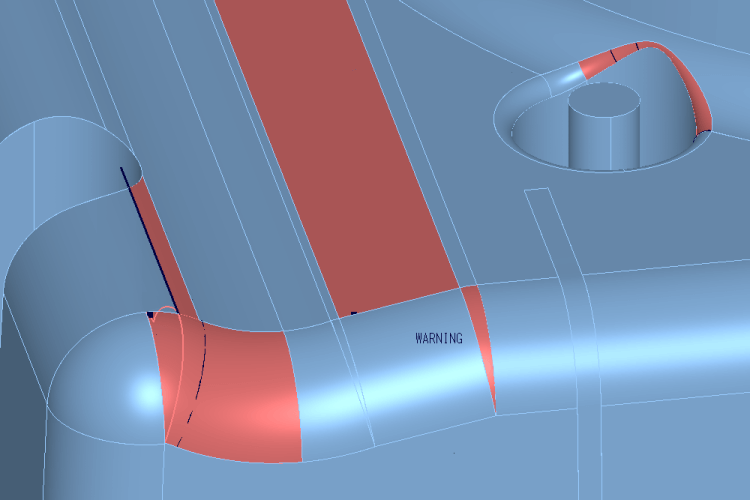

データ変換で受け取った曲面の整合性を検証し、不正な曲面を検出、自動修正します。





Modeler Module(モデリング)

金型モデリング特有の形状処理に対応する多彩な曲面処理機能を搭載

「Modeler」には、CAMに優位性のある独自のサーフェスモデラーを採用。 金型モデル特有の形状処理に対応する多彩な曲面処理機能を搭載し、直彫りに欠かすことのできない高度なモデリング処理をスピーディかつ簡単に処理します。

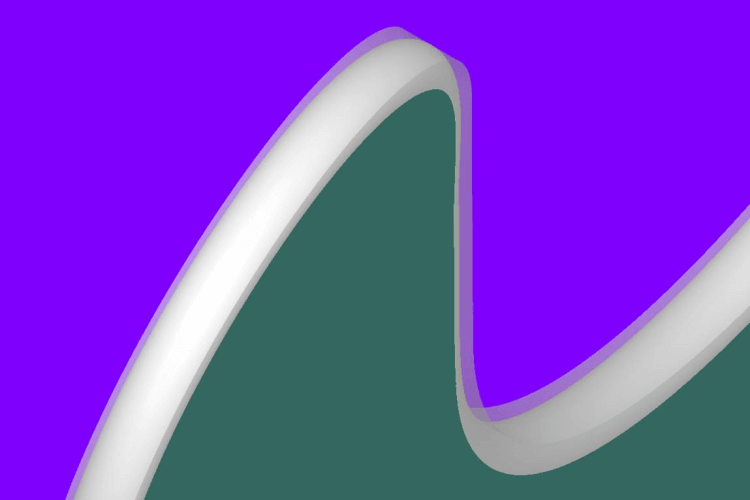

可変フィレット曲面

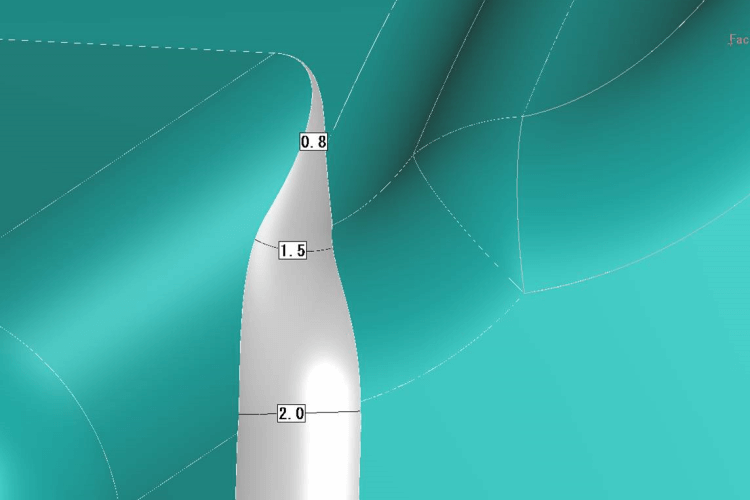

複数の箇所で半径を指定することにより、思い通りに可変するコーナR曲面の作成が可能です。

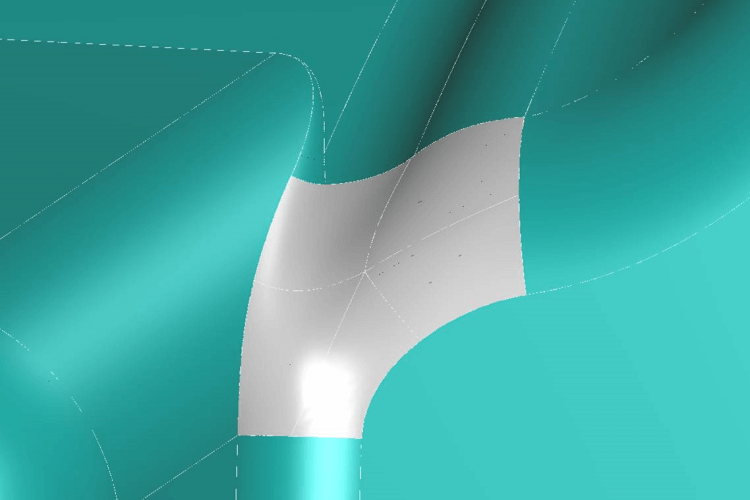

N辺ぼかし曲面

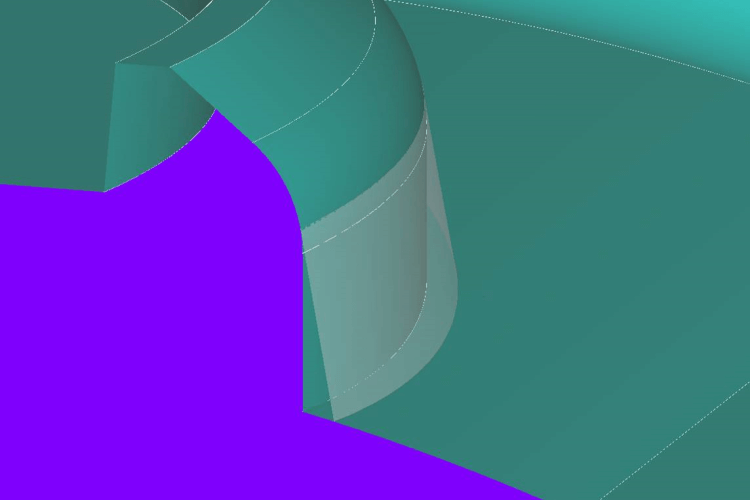

フィレットなどが複数に入り組んだ箇所のぼかし面を簡単オペレーションで実現します。

3接フィレット曲面

曲面や曲線に3接するコーナーR曲面を作成します。

抜き勾配曲面

定した角度で曲面に接するテーパー面を作成します。





サーフェス プラス Module(Option)

ソリッドライクな形状編集をサーフェスモデラで実現

「Modeler」拡張オプション。サーフェス上でソリッド系CADと同じような操作でモデリング作業が可能です。 曲面を削除(または移動)した後の空間を自動で延長/トリムで塞ぐ「面削除/面移動」をはじめ、 複数の曲面群を和、積、差(除)といった集合演算により組み合わせて複数曲面のトリムを行う「ブーリアントリム」、 円弧・曲線、曲面輪郭などの複数輪郭で囲まれた領域に対し曲面を作成する「フィル曲面」を搭載します。 サーフェスならではのハンドリングの良さと自由度が、手間のかかる金型用モデリング作業を軽減します。

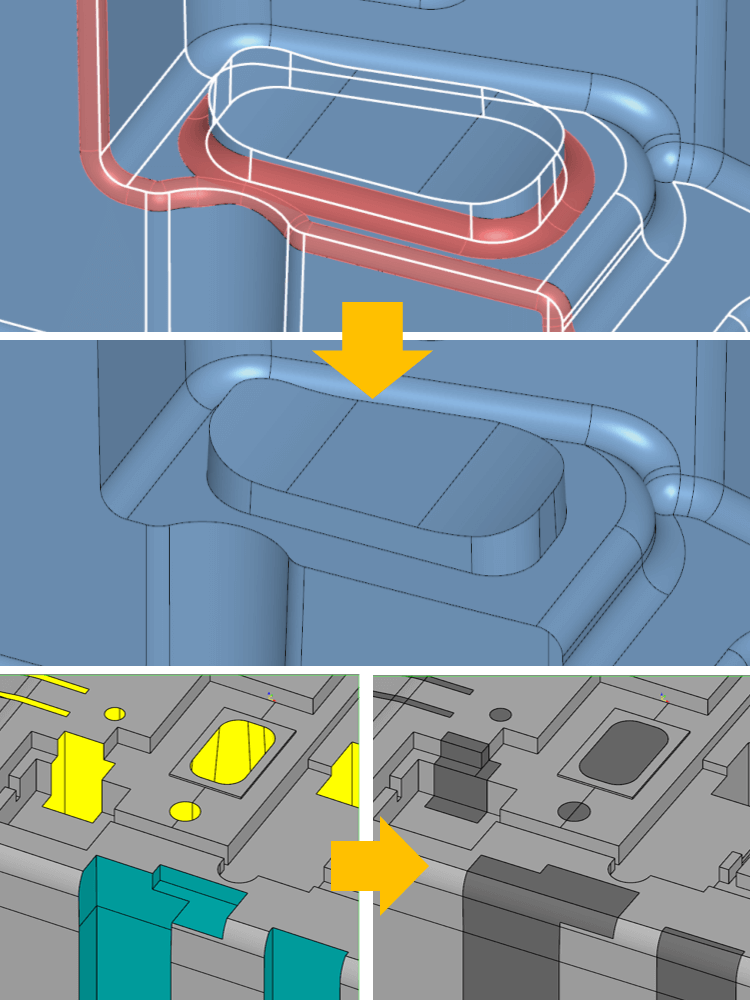

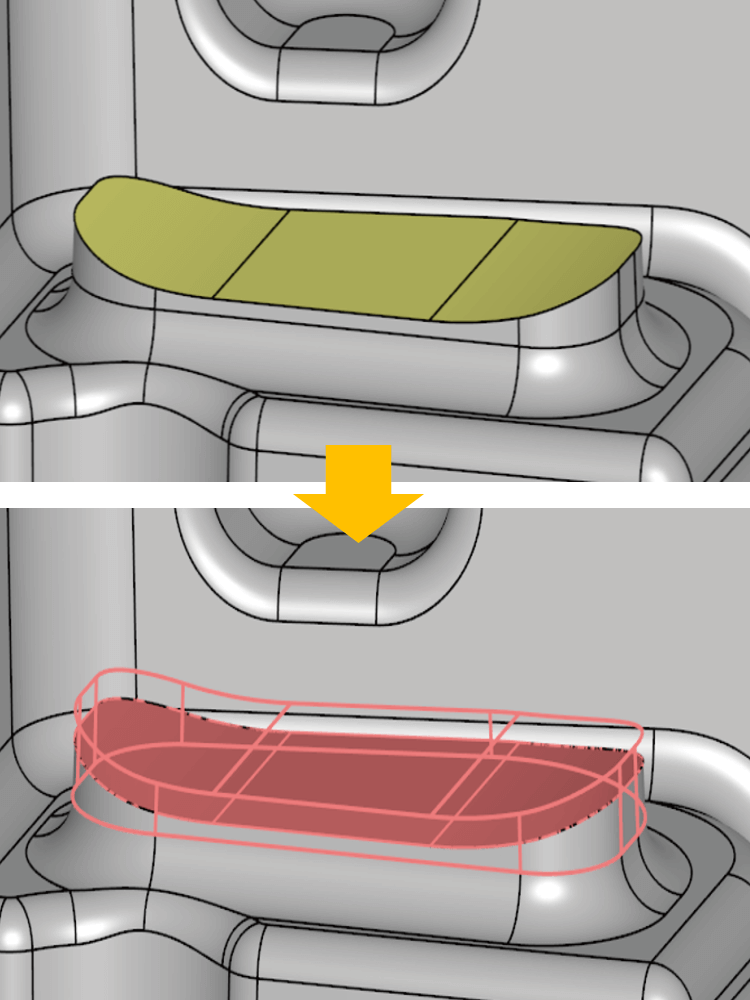

面削除

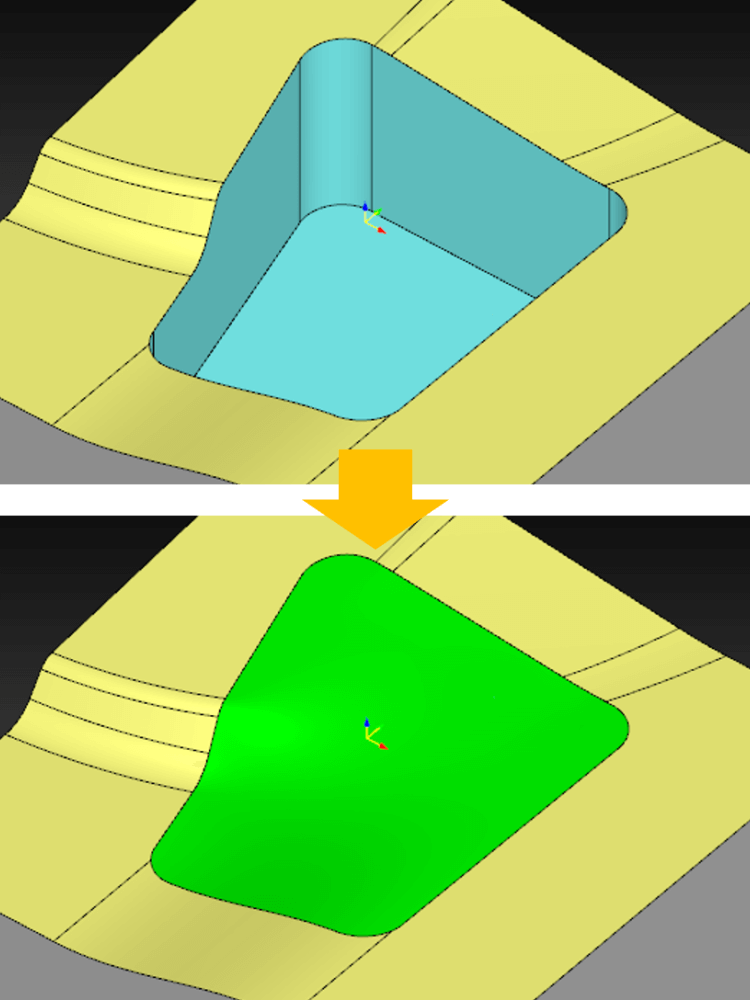

面移動

ブーリアントリム

フィル曲面

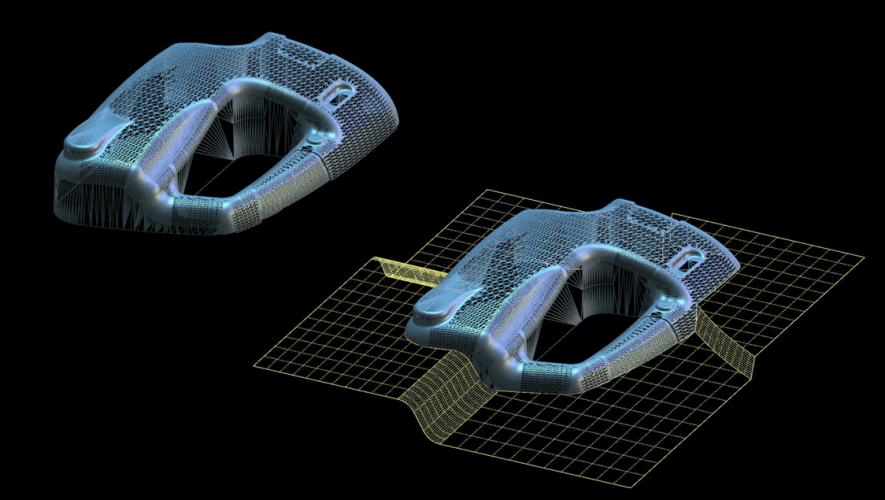

ポリゴン編集 Module(Option) NEW!!

サーフェス混在環境で編集が可能

「Modeler」拡張オプション。非接触の測定データや加飾成形の金型形状、積層形状などから支給されるポリゴン形状の検査・修正及び編集が可能です。 外部システムに頼ることなく、サーフェス混在環境の下でCAM工程を構築できます。
 ※本機能はV15.1からのオプションです。

 ポリゴン編集(動画)

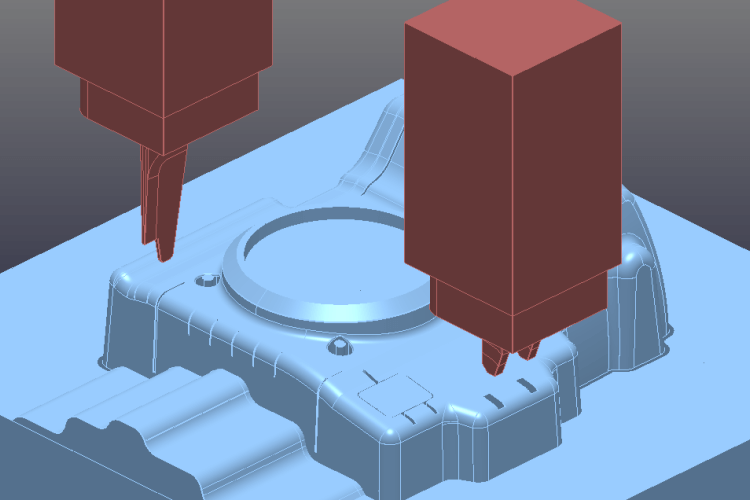

電極作成 Module(Option)

サーフェスの利点を活かした、豊富かつ多彩な機能

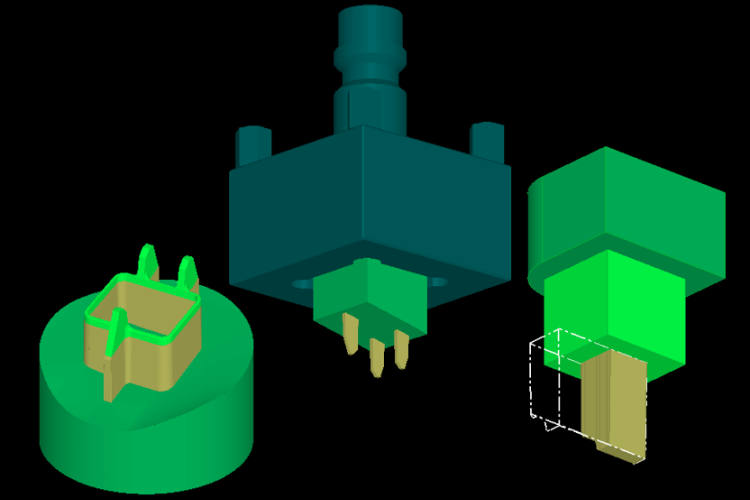

「Modeler」拡張オプション。ワーク形状から電極形状を一括で抜き出すことが可能です。抜出部穴埋め、移動電極、揺動オフセット(3D揺動/円揺動/角揺動)、台座の干渉チェック、 指示書作成など豊富な機能を搭載。放電加工機用EPXにも対応し、外部機器・アプリケーションと連携することができます。





トランスレータ Module(データ変換)

豊富な実績により、高精度で信頼性の高いデータ変換を実現

標準搭載のIGES/DXF/STEP入出力・STL入力に加え、ダイレクトトランスレータを用意。 CATIA、NX、SOLIDWORKSなどの他社CADシステムとの間でシームレスなデータ連携を実現し、 IGESやSTEPによる変換では得ることのできない高度な変換が可能です。 ※対応バージョンについては弊社までお問い合わせください。
