Version4.1 /2023年12月リリース

Add-On CAM Module for NX

NX 操作に準拠した高精度CAMモジュール



「CAM-TOOL for NX」は、Siemens Digital Industries Software社が開発するハイエンド3D CAD /CAMシステム「NX」の操作に準拠した、金型/金属部品加工向け 5軸対応CAMモジュールです。

「CAM-TOOL for NX」には「CAM-TOOL」の30年以上の豊富な加工実績とサポートで培われた技術が反映されたCAMソルバーが搭載されており、 微細・超精密形状加工から大物形状加工まで、工具の負荷変動を抑制した高品位かつ高効率な切削を実現します。
CAM-TOOL」がこれまで切削で培ってきたコア技術とシーメンスデジタルインダストリーズソフトウェア社の先進テクノロジーとの融合が、ユーザーの製造ビジネスの生産性を高め、収益性を向上させます 。

Siemens Technology Partner
「CAM-TOOL for NX」 は、Siemens Digital Industries Software社より、テクノロジーパートナーとして認定されたNX CAD/CAMアプリケーションのアドオン・モジュールです。 NX - Siemens Digital Industries Software 製品

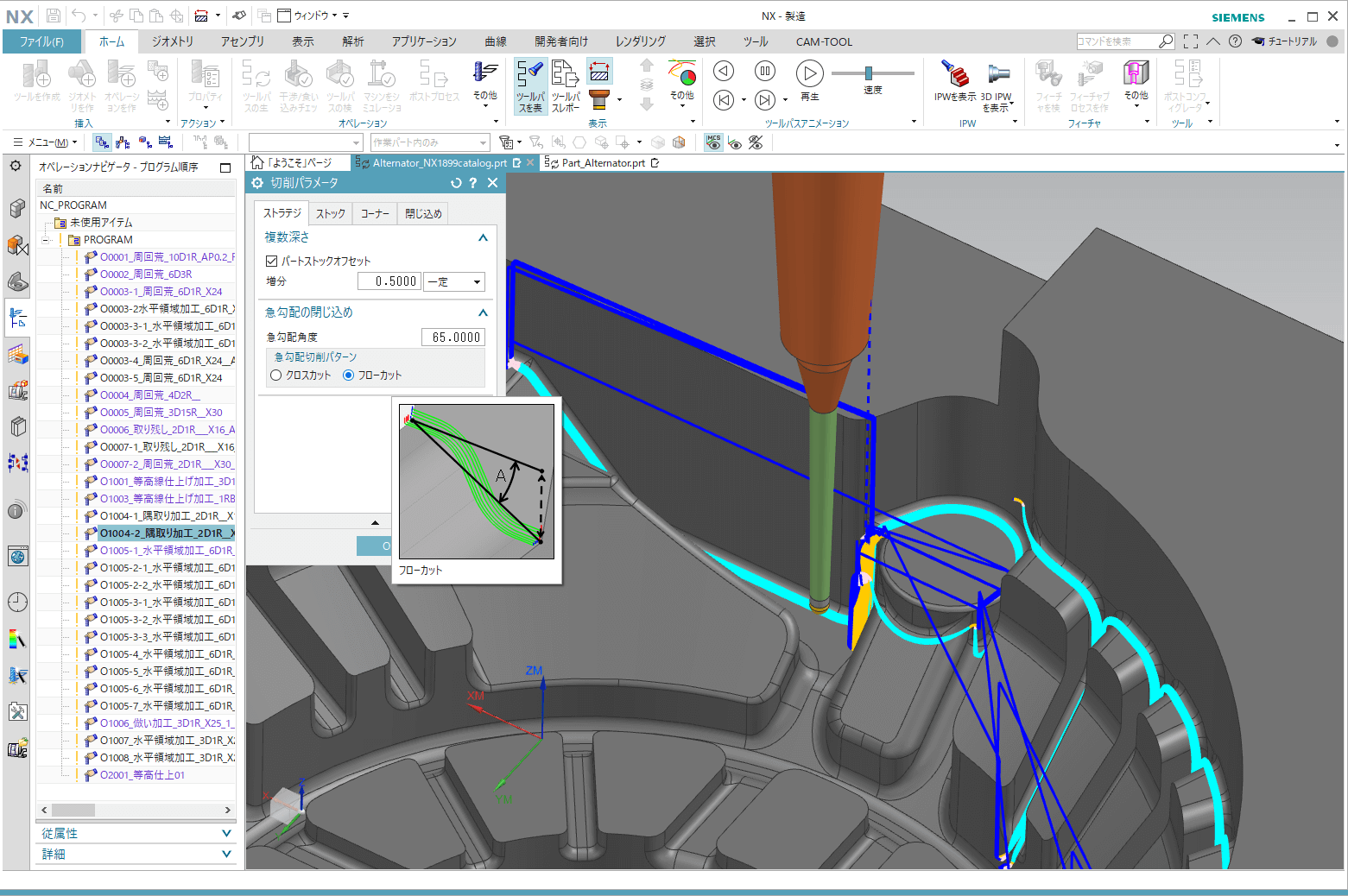

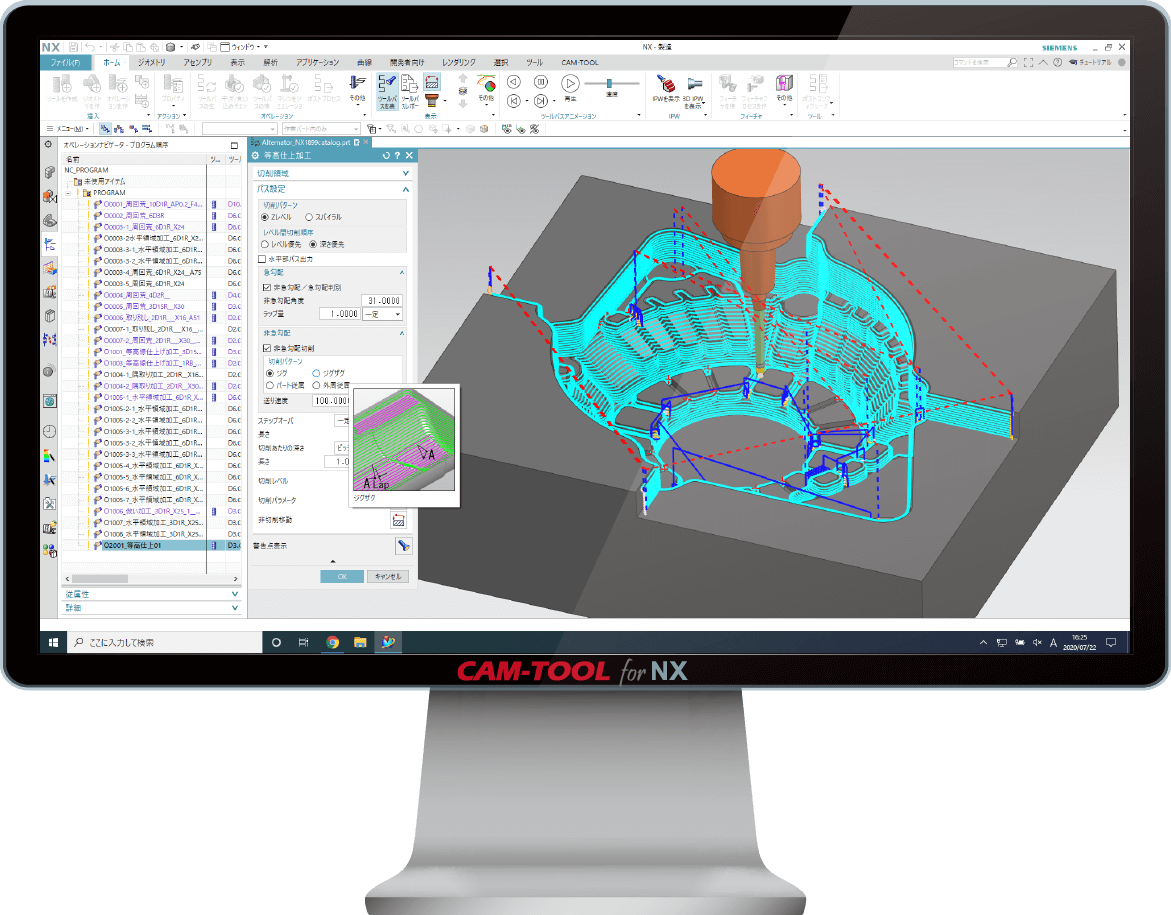

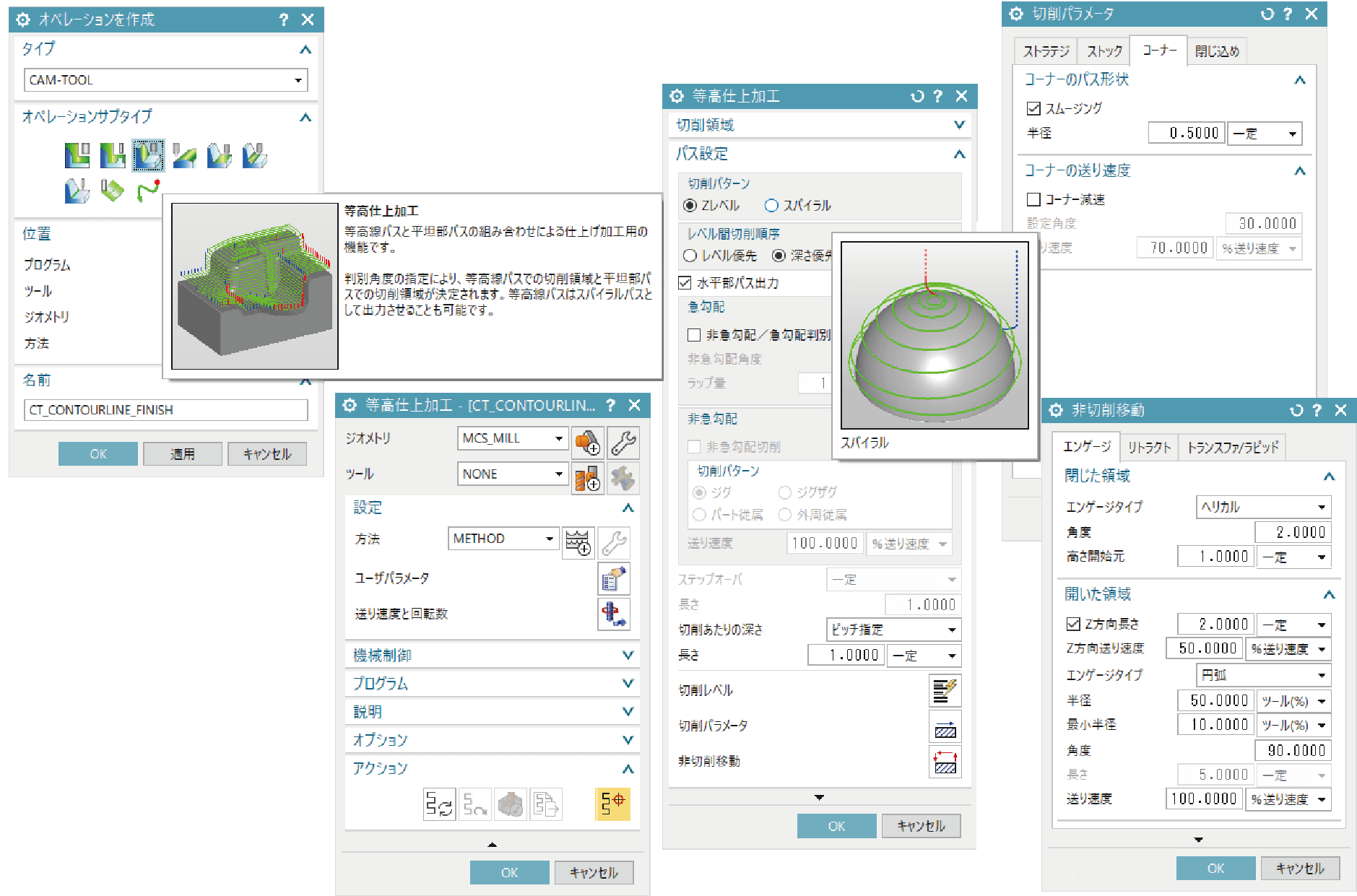

NX操作に準拠した作業環境

「CAM-TOOL for NX」のユーザーインタフェースは、NX CAMの操作に準拠し、ユーザーに一貫した作業環境を提供します。また、緊密な連携により、NX CAMの加工モードも混在可能で、ツールパス編集、ツーリング情報、マシンシミュレーション、製品製造情報(PMI)をはじめとしたNXが持つコア機能を最大限に活用する事が可能です。

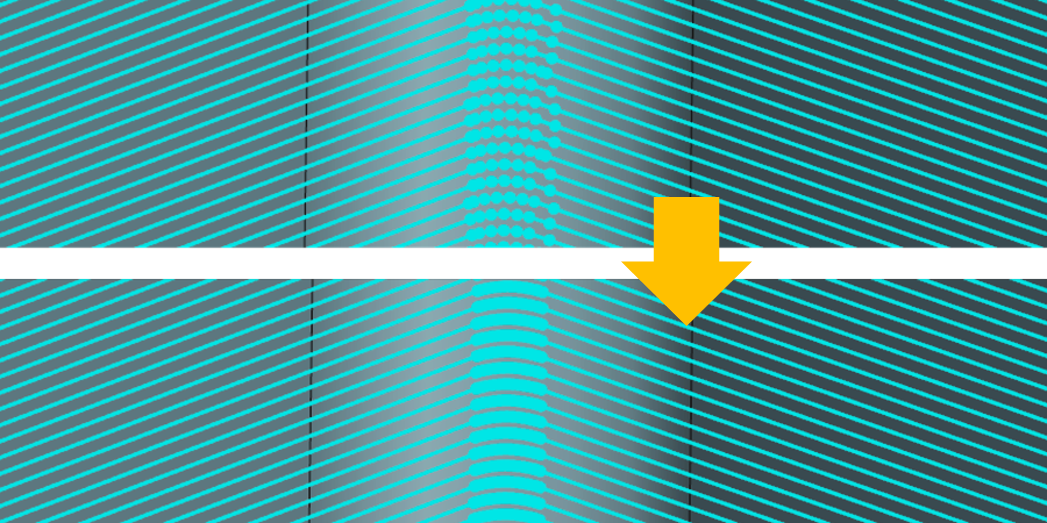

制御点のそろった「サーフェス演算」

「CAM-TOOL for NX」は、ポリゴン演算、サーフェス演算の両方のCAMソルバーを搭載し、客先ニーズ、製品特性による効率重視/加工面品質重視など様々な加工シーンに対応します。特に「サーフェス演算」は、対象形状を近似ポリゴンに変換してCAM演算を行う一般的なCAMシステム とは異なり、曲面形状に工具を接触させる独自の演算ロジックにより、滑らかな加工動作と高精度な面品位を実現します。

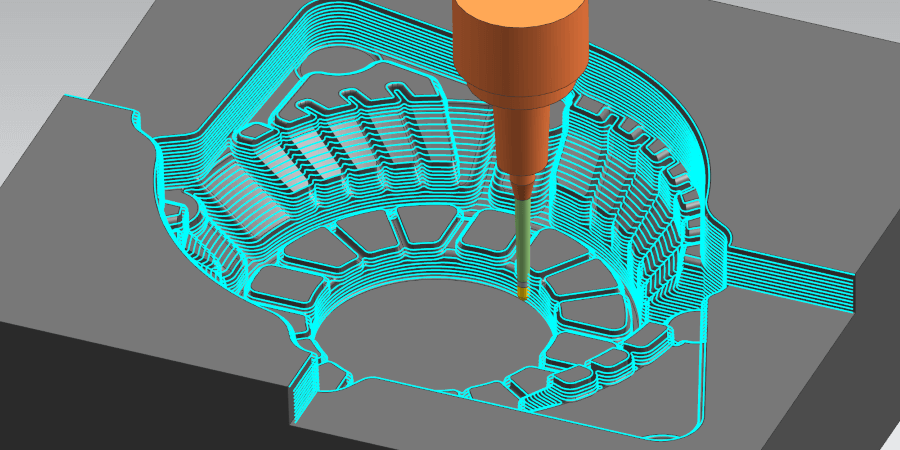

高送りラジアスによる効率的な荒取り

高硬度材を高送りラジアスを使い効率的に荒取りがおこなえる加工モード「等高周回荒取加工(周回Ⅱ)」を搭載します。形状輪郭をオフセットする通常の等高線とは異なり、ワーク外形をオフセットしたツールパス計算を行うことで、常に両刃が被削材に乗る経路となり工具の片刃当たりによるビビリとチップの欠損を防ぎ、 工具の性能を最大限に活かした加工が可能です。

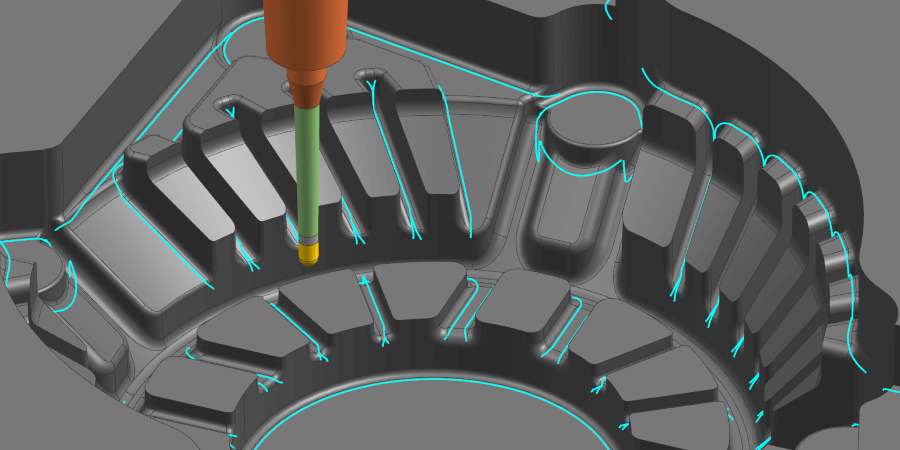

IPWによる未加工領域の自動認識

中荒取りなどにおいては、前工程の取り残り領域を正確に把握し、いかに効率よく加工するかがポイントになります。「CAM-TOOL for NX」は、加工完成形状と前工程の削り残し形状(IPW/インプロセスワークピース)の差異から未加工領域を自動検出しツールパスを出力します。

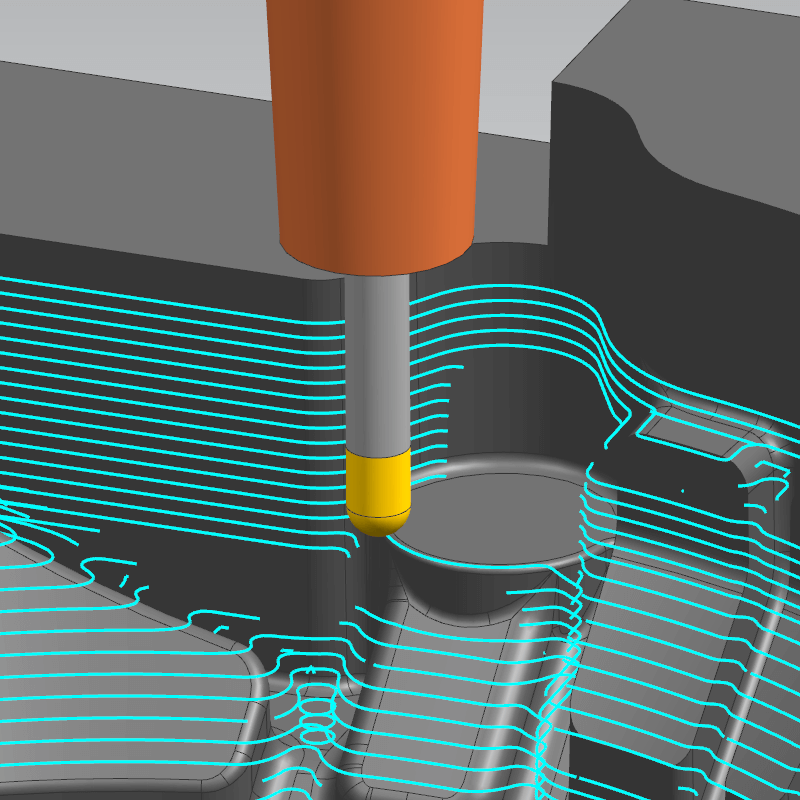

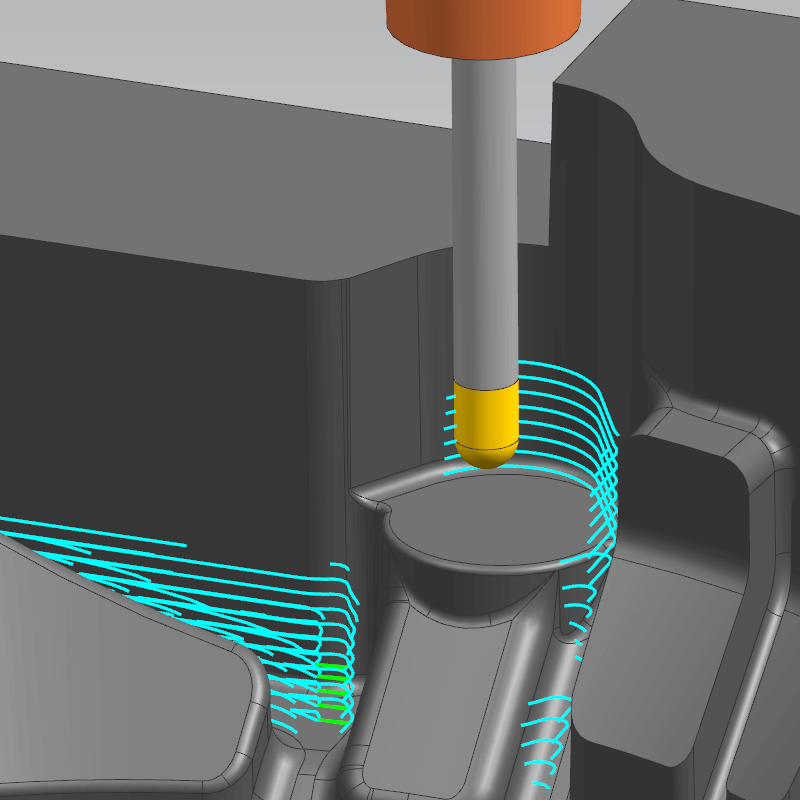

指定ツーリングで干渉しない領域を加工

深物加工などの場合、突き出しを短いものと長いものを使い分けいかに効率よく加工するかがポイントになります。 「干渉/衝突チェック」機能は、予めパス計算時にツール・ホルダ定義をすることで、干渉する場合には内部的に回避形状を作成し干渉しないエリアに指定した突き出し長さによる効率的なツールパスを生成します。さらに、出力できなかったエリアを自動認識するため、 オペレータは手間をかけず次の工程が作成できます。

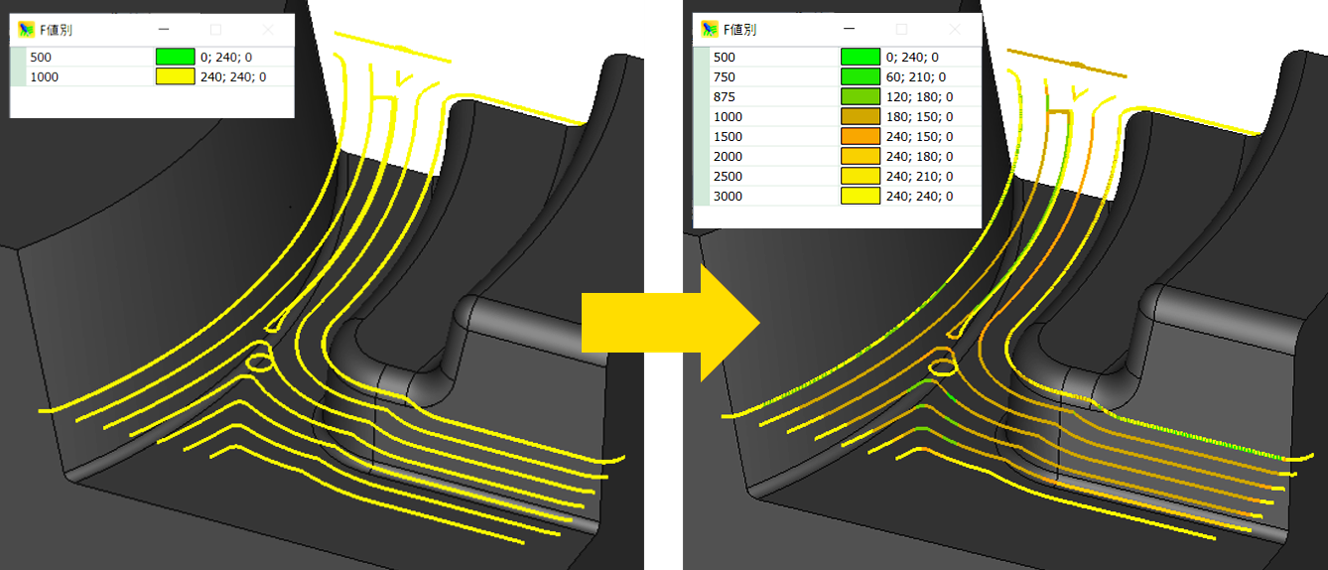

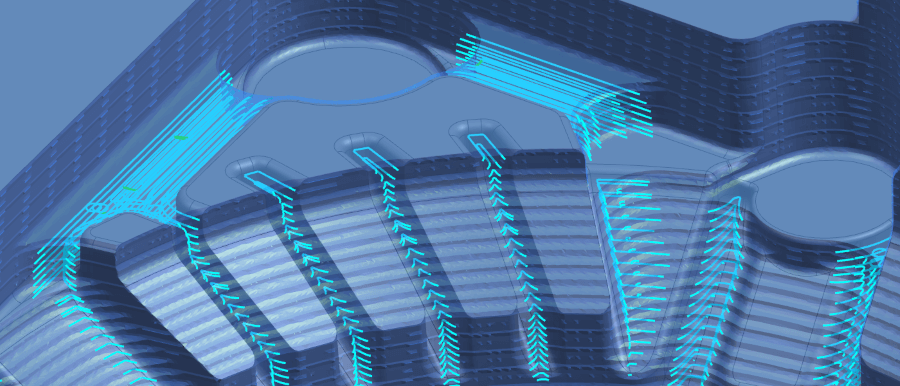

IPWによるツールパス最適化

前工程のIPWを使用し、効率的で安全なツールパスに最適化します。 「エアカット削除」や「自動クリアランス」機能をはじめ、切削負荷変動による送り速度自動調整「負荷コントロール」機能を搭載。 急激な工具負荷変動時の工具の折損・異常摩耗を防止します。

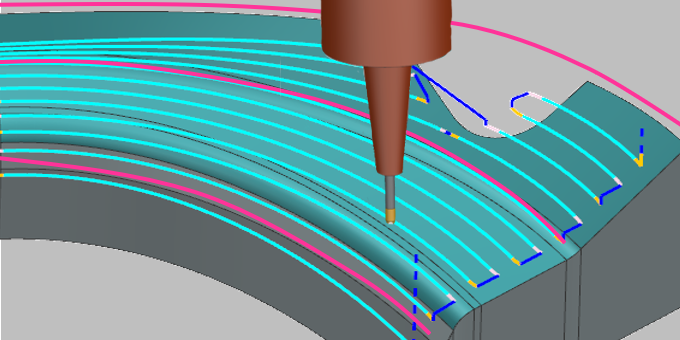

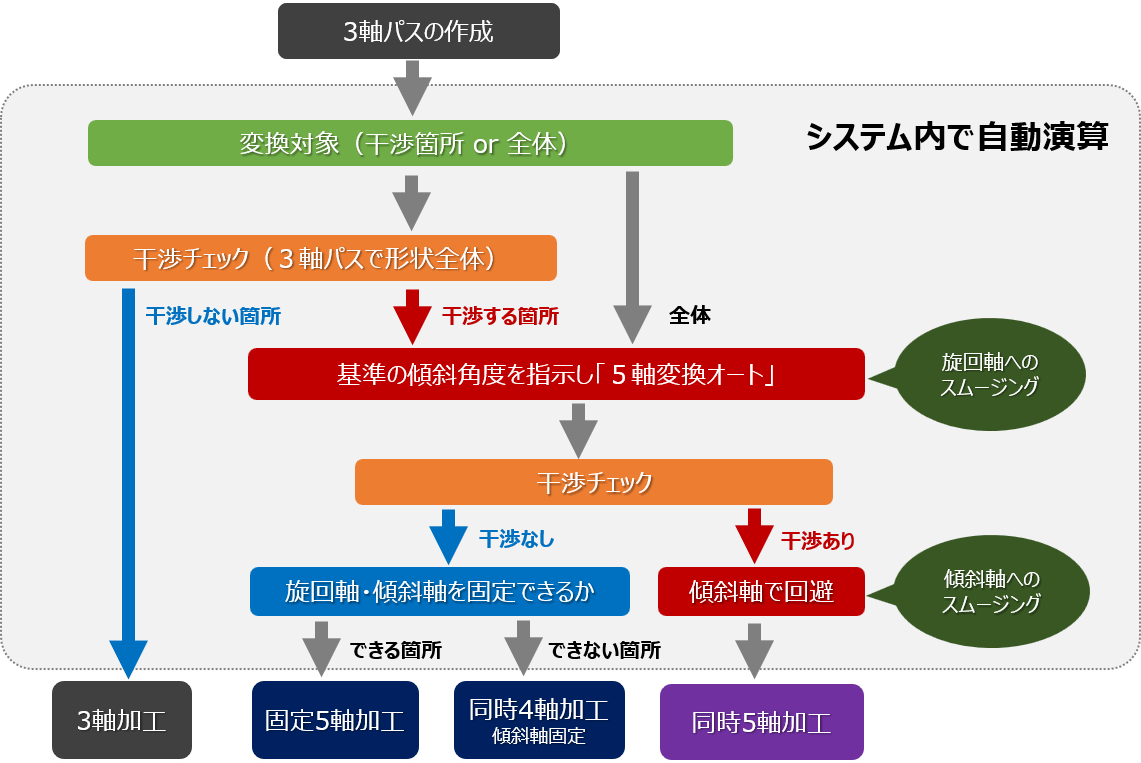

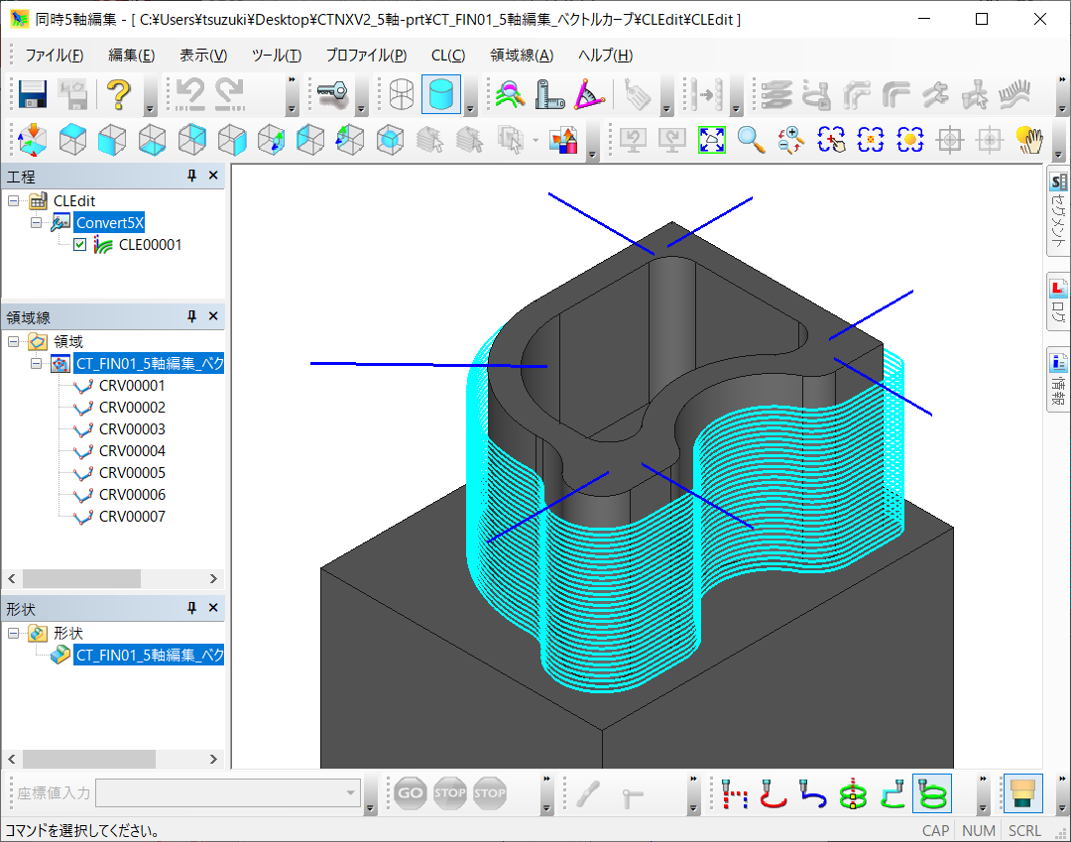

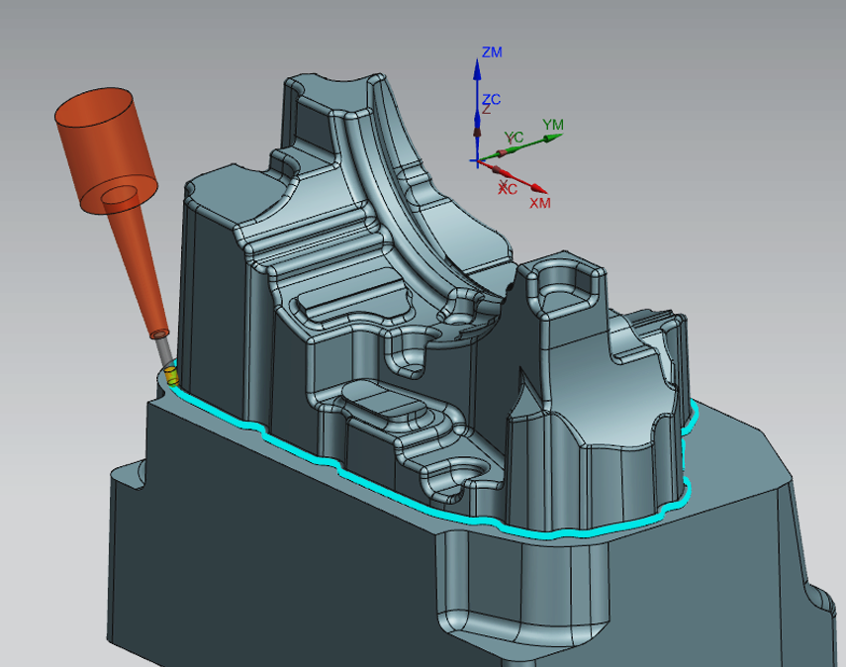

3軸を基本とした高精度5軸加工

3Dの設定に「ツール軸」の傾斜設定を行うことで、干渉を回避した同時5軸のツールパスを生成します。 独自のロジックにより、工具姿勢が急激に変化する箇所においては軸動作を滑らかに制御し面品質低下を抑制します。 さらに、パス計算後のトレース表示や工具軸修正をはじめ、同時5軸のマニュアル変換、部分削除、移動・コピーなどの編集が行える「同時5軸編集」機能を搭載します。 ※5軸機能はオプションです。

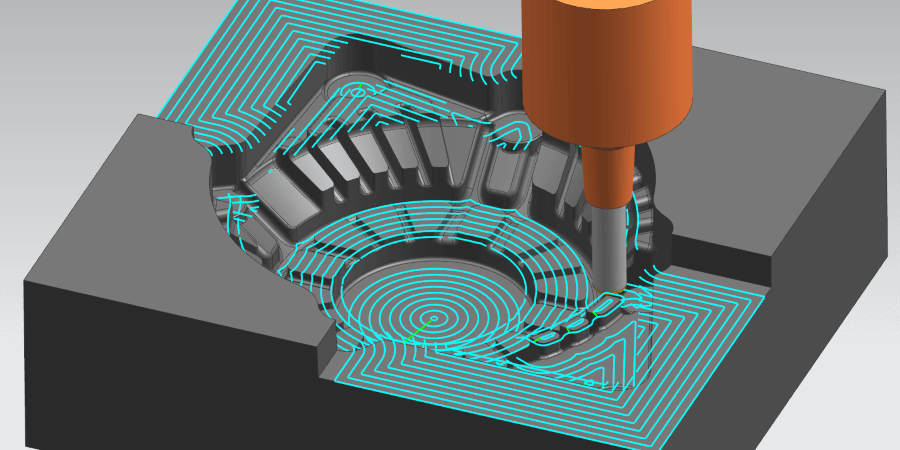

等高周回荒取加工

等高線オフセットパスによる荒取り加工パスを作成。トロコイドやコーナーR挿入で、工具負荷を軽減します。 また、前工程の切削形状を参照した効率の良いツールパスが作成可能です。

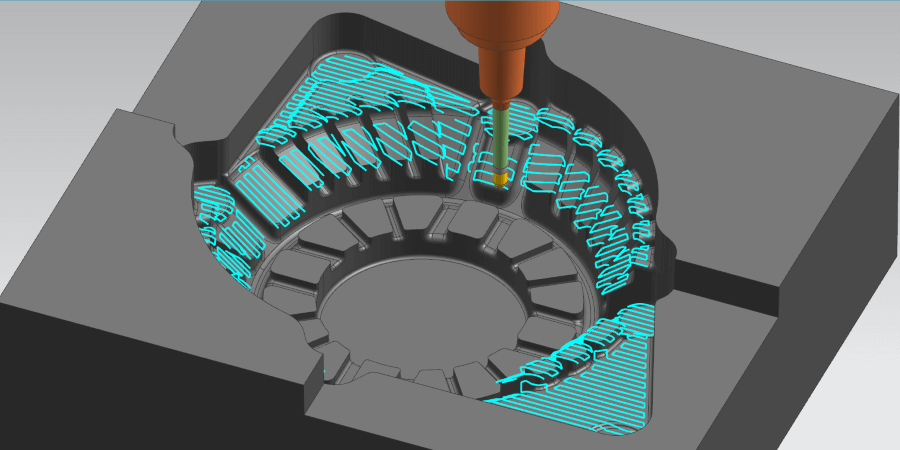

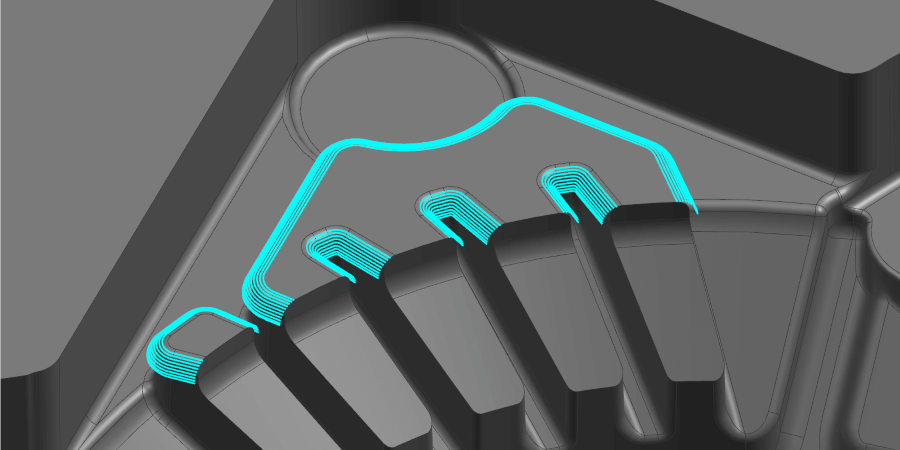

取り残し加工

前工程での工具の入らなかった部位を自動検出し、ツールパスを作成。緩斜面は面沿い、急勾配や凹部は等高線と、部位ごとに効率良く加工を行います。また、ボールだけでなく、ラジアス、フラット工具を指定できるため、残り領域を正確に認識できます。

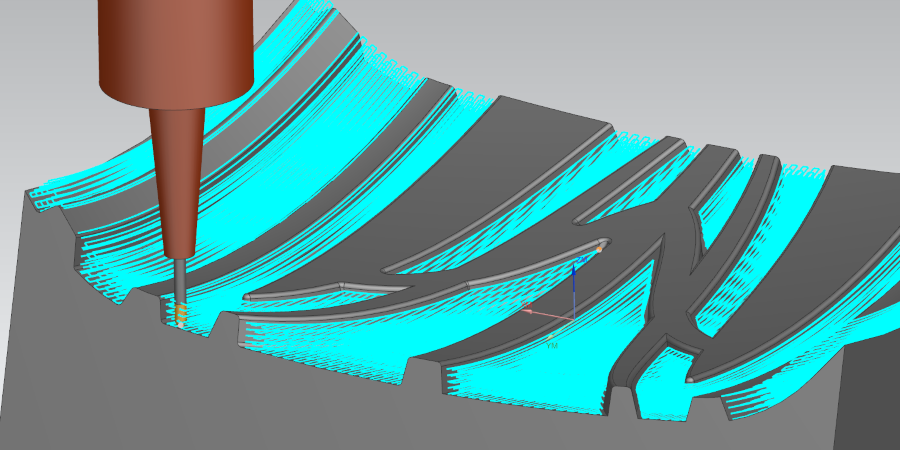

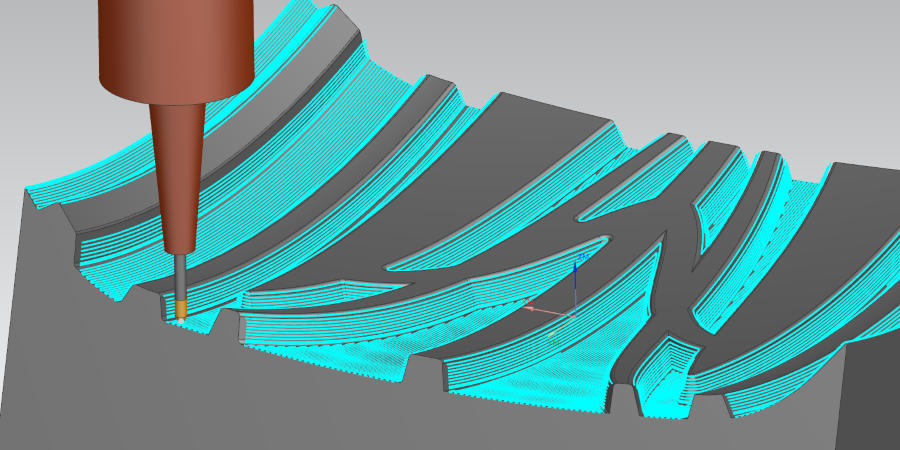

等高仕上げ加工

安定した高速・高精度加工を約束する、ダウンカットでの等高線加工。スパイラルタイプのツールパス作成にも対応し、接続移動の最小化を図る効果があります。また、傾斜の緩やかな部分や平坦部も一括で加工できるため自動処理に最適です。

倣い加工

指定した角度から緩斜面領域を自動抽出し、ツールパスを作成。走査線パスか周回パスかを選択できるので、形状特徴に合わせた加工が行えます。

水平領域加工

加工対象形状の中から、平坦部を自動抽出し、ツールパスを作成。加工経路は、ダウンカットを意識したオフセット周回パスを生成します。 ラジアス、フラット工具を用いた平面加工に有効です。

隅取り加工

小径工具を使用することが多い、凹稜線部のツールパスを作成。稜線の角度変化に応じて、自動的に加工方向を制御するので、工具の負荷変動を抑制できます。また、取り代を均一にする追い込み切削も負荷変動抑制に効果的です。

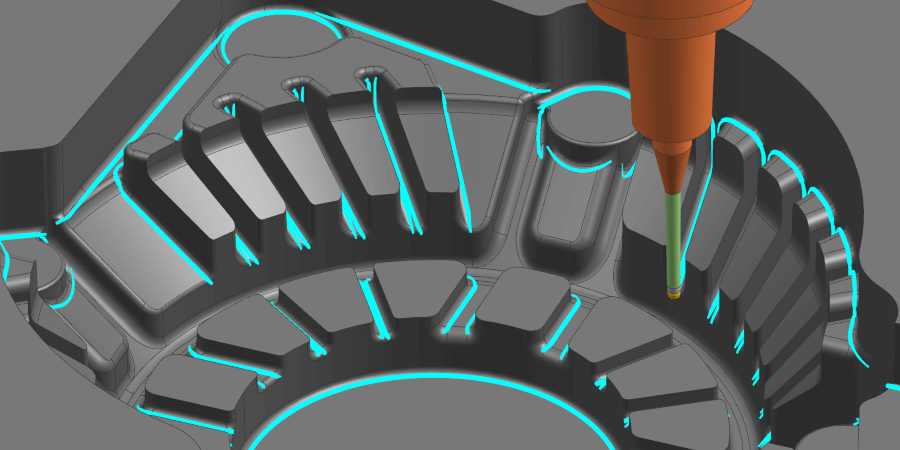

ペンシル加工

ボールだけでなく、ラジアス、フラット工具にも対応したペンシル加工。面の交差部を自動的に検出し、ツールパスを作成します。

部分加工

指示した曲面のメッシュ方向、または曲面の外輪郭方向にツールパスを作成。追加工に有効で、曲面の継ぎ目の処理の連続性に配慮しています。

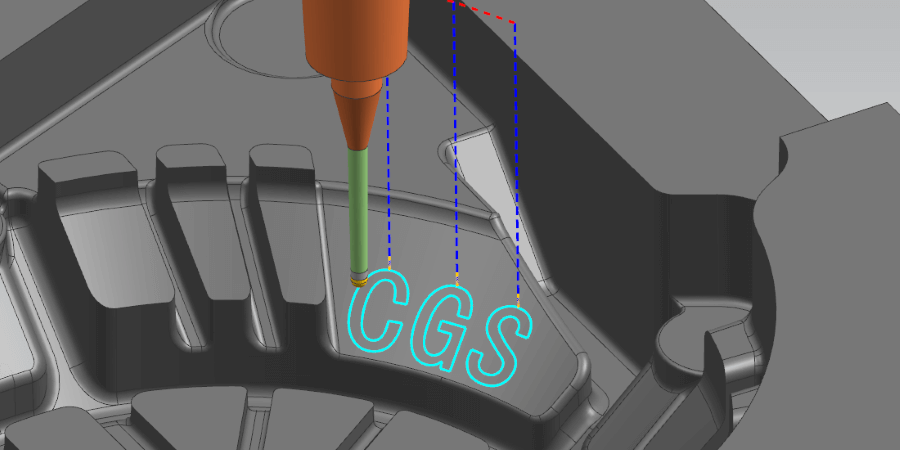

カーブ加工

曲線を対象としたカーブ加工です。Z追い込み機能を有し、溝、キワ、文字などを正確に加工できます。

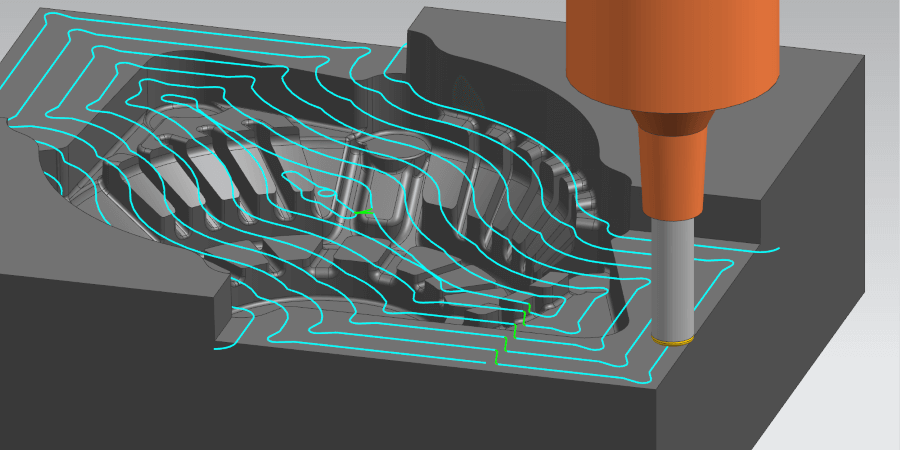

基準面オフセット荒取り加工

指定した曲面(基準面)をオフセットし、形状との交線を基にツールパスを生成します。リトラクトが発生する等高線加工とは異なり、任意の基準面に沿う周回や走査線のパスを作成できる為、加工面品質向上と加工時間短縮が見込めます。

基準面オフセット側面仕上げ加工

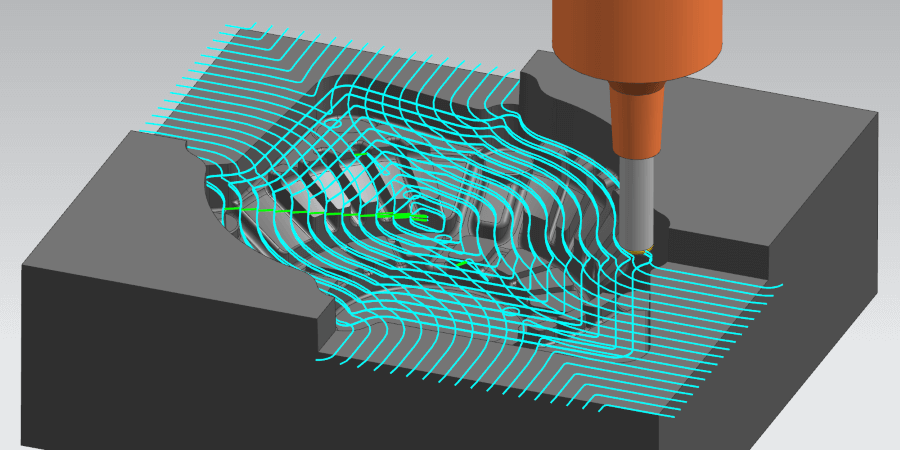

面沿いオフセット加工

形状の面沿いに一定ピッチのオフセット切削パスを生成する仕上げ加工モードです。指定領域内の形状全体に対して一定ピッチかつ残り代がほぼ一定の切削パスを作成します。 加工領域をガイドカーブ間で分割し、その間を徐変しながらパスを生成させる事も可能です。

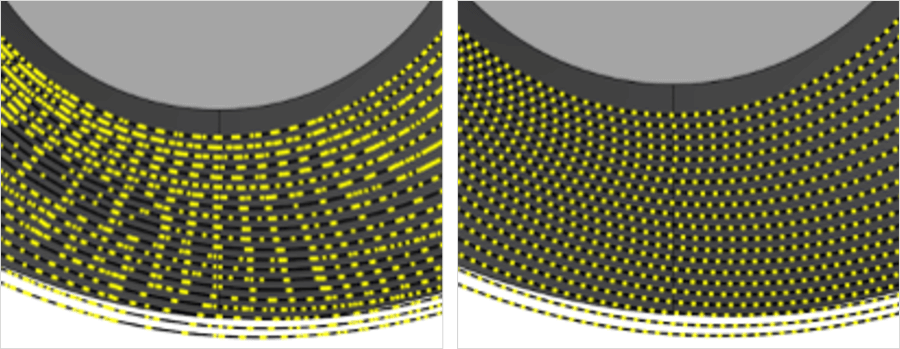

高精度モード(微細形状・小径工具向け)

高精度モードは、微細形状や小径工具向けに微細精密加工で求められる高品質なツールパスを生成します。1R以下のフィレット等、小径工具で加工する場合に有効で、最小Zピッチも10万分1ミリまで設定が可能で構造点も高精度に配置されます。

【対応加工モード】
等高仕上加工/隅取り加工/倣い加工/部分加工

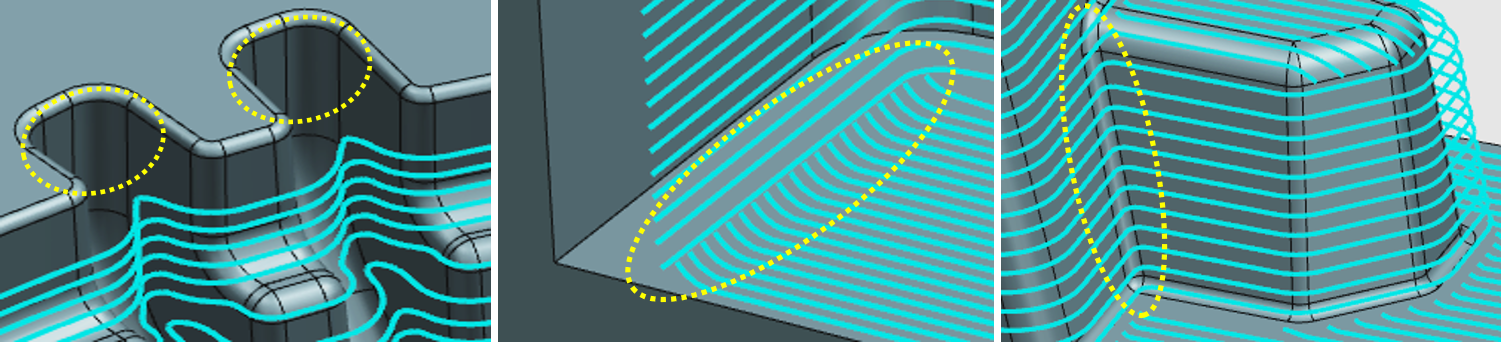

形状フィレット

パス計算時に形状隅部にフィレットを付加したツールパスを生成します。径方向を含む全ての方向にRが挿入されるため、工具の2点接触を防ぎ加工負荷を軽減します。急激な工具負荷変動を抑制するため工具の折損、異常摩耗を防止します。

【対応加工モード】
等高仕上加工/隅取り加工/倣い加工/部分加工

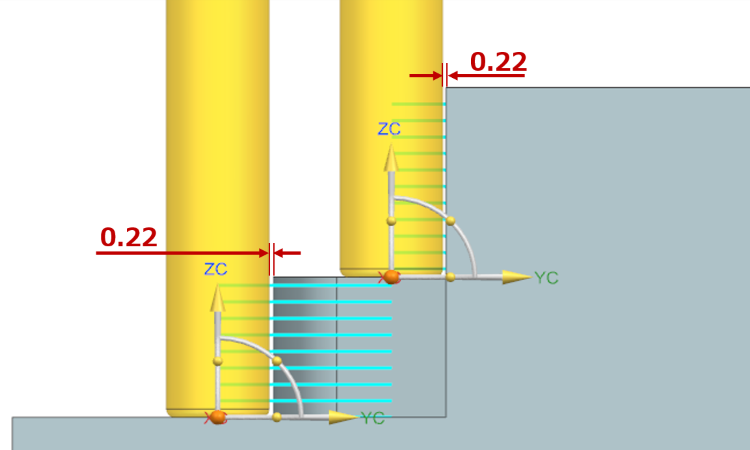

パート側ストックとパートフロアストック(XY方向とZ方向の個別仕上げ代)

工具の径方向、刃先方向の残り量を個別にコントロールします。仕上げ代の調節だけで、仕上げ加工の追い込みが可能となり、オペレーション設定の負担が軽減されます。

【対応加工モード】
等高周回荒取り/等高仕上加工/水平領域/取り残し加工




NX
    2.5Axis Milling Foundation または、3Axis Milling Foundation のどちらかを保有している必要があります。
Version
    NX2212
HARD
    OS:Windows10 Pro / Windows11 Pro
    CPU:マルチコアプロセッサ
    RAM:最小16GB以上、32GB以上推奨
    光学ドライブ:DVD-ROM
    USBポート:ドングル用
