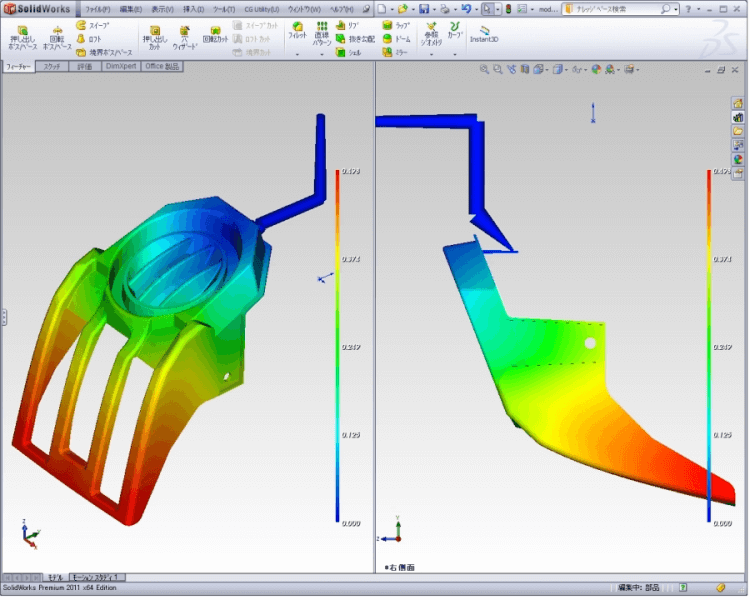

樹脂流動解析

金型設計者のためのプラスチック射出成形シミュレーション機能です。3DCADデータをそのまま使用、ウィザード形式の簡単操作で高速に解析演算をおこないます。得られた解析結果は、充填パターン温度・圧力・ウェルド・ヒケ・ガスベンド・流動比 流動配向・ゲートやノズルなどの圧力履歴や温度履歴などのあらゆる視点から評価する事ができます。豊富な樹脂データベースも搭載しています。

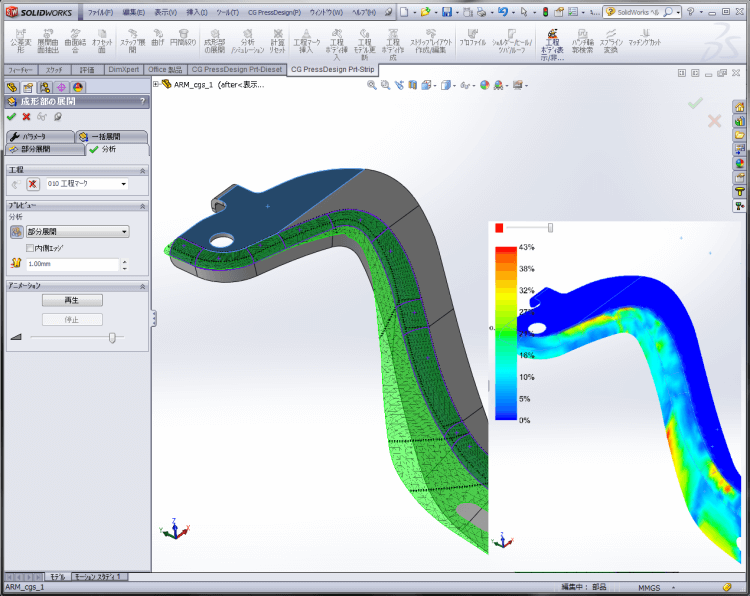

一括展開 / 部分展開

順送部品（絞り形状）を高精度に展開予測するためのモジュールです。「一括展開」オプションは成形面を 一括展開し、材料データベースを元に分析やシミュ レーション（展開アニメーション表示、簡易解析） が可能です。 「部分展開」オプションは、指定曲面上への展開や指 定曲げ位置からの展開が可能です。展開角度指定、先端形状保持、展開方向調整などの豊富なパラメー タにより、途中形状モデリングの検討が可能です。

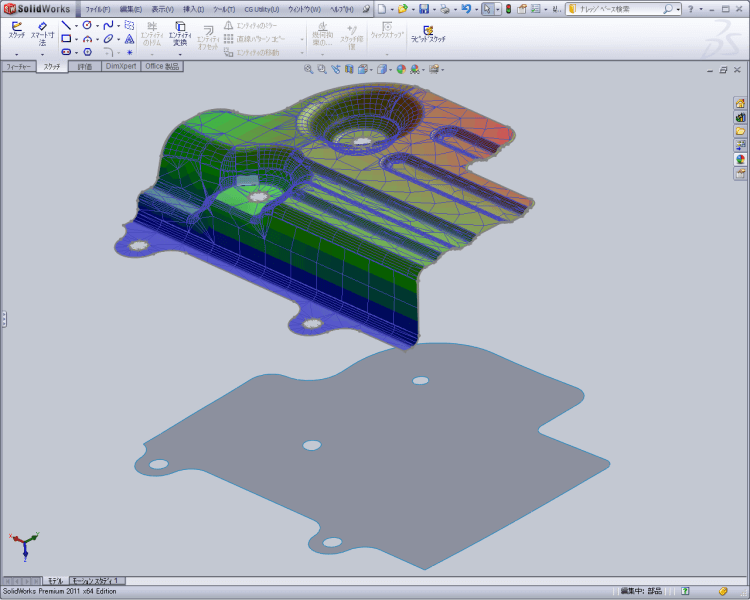

絞り一括展開 / スプリングバック

「絞り一括展開」は、全てのモデル曲面をメッシュ分割し、曲面の展開形状を作成できます。 展開した曲面に展開前の曲面のエッジや頂点を投影したり、展開輪郭を作成することも可能です。同時に板厚減少率を描画できますので、視覚的に絞り部分を確認できます。 「スプリングバック」では、解析結果から、最大開 き角度、角度分布を視覚的に確認ができる他、変形した外周輪郭の作成、現在の製品形状となるような、見込の製品輪郭スケッチ作成が可能です。
