SYSTEM FEATURES 製品概要
CG Series の特徴を知る
Know the features of CG Series
「CG Series」は、設計から製造において実績を誇る3次元CAD「SOLIDWORKS®」をベースモデラとし、
プレス金型設計機能「CG PressDesign」、モールド金型設計機能「CG MoldDesign」、金型・部品加工機能「CG CAM-TOOL」を完全アドインする一貫性を持たせた3次元CAD/CAMシステムです。
SOLIDWORKS®にアドインするアプリケーションは、数多く存在しますがひとつの会社で、金型設計、解析、CAMを提供できるのは世界でも、私どもだけになります。
また、国内CAD/CAMメーカとして初めて、Dassault Systèmes SolidWorks社「Gold Product」に認定された金型設計製造用ソフトウエアでもあります。
※Dassault Systèmes SolidWorks社 米国認定サイト：
CG Press Design｜
CG Mold Design｜
CG CAM-TOOL

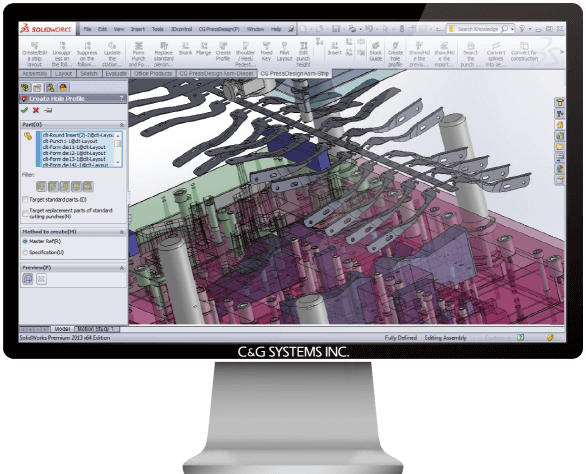

強力なブランク展開機能、製品形状の変更に連動するレイアウト設計機能、数多くの標準部品をサポートする型構造設計機能、図面支援など、金型設計に特化した機能を搭載する順送プレス金型設計システムです。

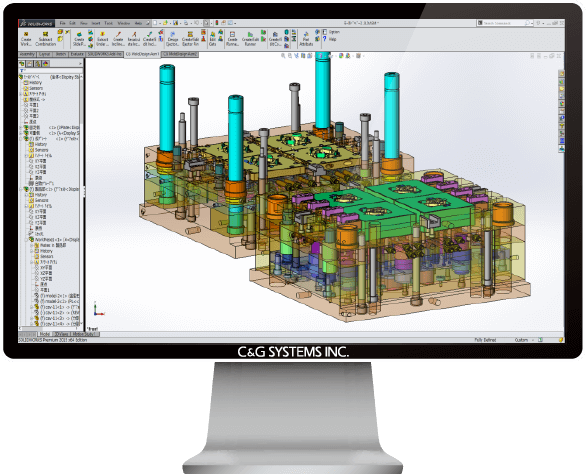

収縮機能、キャビコア分割機能、スライド設計機能、エジェクタピン作成機能、電極作成機能、数多くの標準部品をサポートする型構造設計機能など、金型設計に特化した機能を搭載するモールド金型用設計システムです。

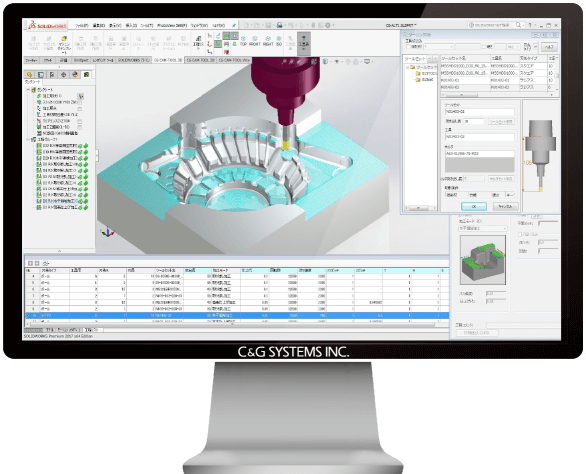

簡易操作を追求した、中・小物サイズの金型や部品加工を目的としたCAMシステムです。 実績ある"CAM-TOOL"のCAMエンジンを搭載し要求品質に応じた高精度・高効率な加工を実現します。
システム構成 / 要件

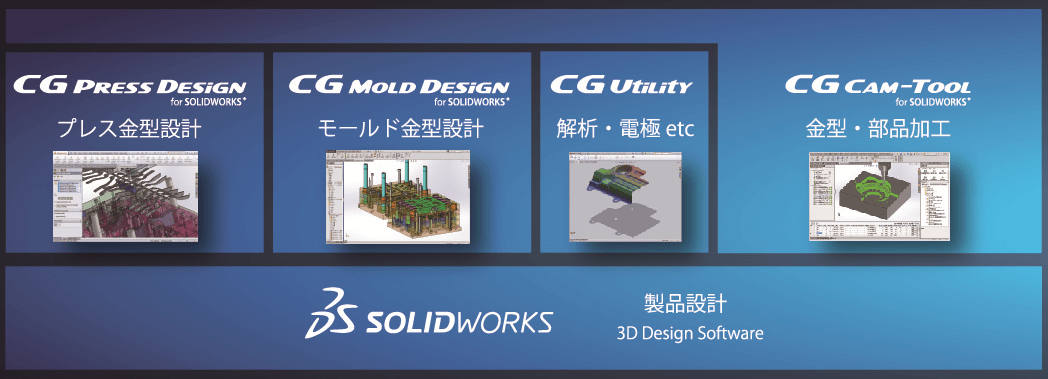

システム拡張が容易なアドイン構成
システム構成
システム要件 / SOLIDWORKS®
SOLIDWORKS®2025（SP1.2 / SP3.0）
SOLIDWORKS®2024（SP1 / SP3.1 / SP5）
SOLIDWORKS®2023（SP1 / SP3 / SP5）
SOLIDWORKS®2022（SP1 / SP2 / SP3.1 / SP5）
SOLIDWORKS®2021（SP1 / SP4.1 / SP5.1）
SOLIDWORKS®2020（SP1 / SP4 / SP5）
SOLIDWORKS®2019（SP2 / SP4 / SP5）
SOLIDWORKS®2018（SP1 / SP4 / SP5）
SOLIDWORKS®2017（SP2 / SP3 / SP4.1 / SP5）
システム要件 / OS・ハードウエア
SOLIDWORKS®に準拠し、最新のワークステーション技術を活用するように設計されているため、先進かつ高い水準のパフォーマンスと信頼性を実現しています。 SOLIDWORKS®システム要件（SOLIDWORKS社サイト）
OS |
|
CPU |
Intel マルチコアプロセッサ |
RAM |
16GB以上 |
HDD |
80GB以上 |
VIDEO |
Open-GL準拠 / NVIDIA® Quadro 1GB以上 |
CG Seriesの新機能
バージョンアップ情報
SOLIDWORKS® 2025 対応 機能拡張版
CG PressDesign / CG MoldDesign
- 設変確認（共通）
- 境界面検索（共通）
- 加工穴作成（共通）
- マーク作成（共通）
- 固定キー（CG PressDesign）
- コアピン作成（CG MoldDesign）
- スライド部品作成（CG MoldDesign）
- アンギュラ逃がし作成（CG MoldDesign）
- 傾斜部品/スライド部品（CG MoldDesign）
- その他
SOLIDWORKS® 2024 対応 機能拡張版
CG PressDesign / CG MoldDesign
- QRコード（共通）
- ミスミ発注（共通）
- 連続面の選択（CG PressDesign）
- 同一R面の選択（CG PressDesign）
- ばね線図（CG PressDesign）
- 型締め力計算（CG MoldDesign）
- エジェクタ設計：センターピン（CG MoldDesign）
- エジェクタ設計：角エジェクタピン（CG MoldDesign）
- ワークピース移動・回転（CG MoldDesign）
- パターン配置（CG MoldDesign）
- その他
SOLIDWORKS® 2023 対応 機能拡張版
CG PressDesign / CG MoldDesign
- 部番設定（共通）
- スプリングの図面化（共通）
- 標準部品のCL対応（共通）
- Oリング加工穴作成（共通）
- 部品表（共通）
- 穴寸法・穴リスト
- ワークピース作成／アンギュラピン逃がし／エジェクタピン加工穴（CG MoldDesign）
- 固定キー／材料ガイド／ガススプリング標準部品（CG PressDesign）
- その他
SOLIDWORKS® 2022 対応 機能拡張版
CG PressDesign / CG MoldDesign
- カスタム登録／呼出（共通）
- 加工コードマスタ（共通）
- 素材寸法（共通）
- フランジ／つば・逃がし（共通）
- 型構造リストビュー（共通）
- アイコン登録（共通）
- Windows11対応（SP2対応版より）
- その他
SOLIDWORKS® 2021 対応 機能拡張版
CG PressDesign / CG MoldDesign
- 部品輪郭（共通）
- 部品属性（共通）
- 穴リスト（共通）
- 型構造作成編集（CG MoldDesign）
- 部品注記（CG MoldDesign）
- 円筒絞り（CG PressDesign）
- 標準部品（CG PressDesign）
- その他
SOLIDWORKS® 2019 対応 機能拡張版
CG PressDesign / CG MoldDesign
- クリアランス・深さマスタ
- 穴リストビュー
- 加工グループ編集
- 六角穴付きボルト
- 加工名称
- ファイル名設定 (CG PressDesign）
- ボディ属性（CG MoldDesign）
- ゲート（CG MoldDesign）他
SOLIDWORKS® 2018 対応 機能拡張版
CG PressDesign / CG MoldDesign
- 部品輪郭作成
- 押し出部品
- 部品編集
- 穴リストビュー
- 荷重単位 (CG PressDesign）
- 材料ガイド (CG PressDesign）
- スライド設計機能拡張（CG MoldDesign）
- 型構造機能拡張（CG MoldDesign）
- ゲート編集（CG MoldDesign） 他
CG CAM-TOOL
- 「水平領域加工」機能拡張非加工面対応
- 「2軸図形一括作成」新設
- 「2軸図形／穴寸法」一括編集
- 「加工工程設定」初期値保存の適用
- CL編集 穴図形編集対応 他
SOLIDWORKS® 2017 対応 機能拡張版
CG PressDesign / CG MoldDesign
- 型構造リストビュー
- 加工穴作成 / 編集
- 基準線作成
- 加工穴色設定
- ステップ展開（CG PressDesign）
- ラムダ / スプリングバックテーブルK係数変更・全K係数変更（CG PressDesign）
- スライド部品作成（CG MoldDesign）
- エジェクターピン作成 / 編集（CG MoldDesign） 他
CG CAM-TOOL
- 3D：「等高走査線荒取加工」カスプハイト指定
- 3D：「等高周回荒取加工」加工領域指定時のストック演算
- 2D：「プロジェクト」からの加工図形・加工部位の同時作成
- 2D：「長溝加工」文字彫り対応
- Wire：アプローチ / エスケープ長さ合わせ 他
SOLIDWORKS® 2016 対応 機能拡張版
CG PressDesign / CG MoldDesign
- カスタム登録 / 呼び出し（共通）
- 範囲選択寸法作成（共通）
- ピアスパンチ自動作成（CG PressDesign）
- 刻印パンチ作成（CG PressDesign）
- 抜き・曲げパンチの色指定（CG PressDesign）
- パターン配置（CG MoldDesign）
- 合わせ面確認（CG MoldDesign）
- 入れ子ライン確認（CG MoldDesign） 他
CG CAM-TOOL
- 3D：CL分割機能新設
- 3D：「隅取り加工」非加工面対応
- 3D：「等高走査線荒加工」機能追加
- 2D：「ヘリカルタップ加工」新設
- 2D：「2.5側面加工」カスプハイト
- 2D：フェイス穴図形（一括）作成 / 穴図形検出の改善
- Wire：工程の初期値保存 他
SOLIDWORKS® 2015 対応 機能拡張版
CG PressDesign / CG MoldDesign
- パイロット配置機能強化（CG PressDesign）
- スケルトン図形作成機能とその他補助機能（CG PressDesign）
- エジェクタピン作成機能強化（CG MoldDesign）
- 穴干渉確認の強化（CG MoldDesign）
- 自動寸法で仕上げ記号作成
- 加工グループマスタの機能強化 他
CG CAM-TOOL
- 3D：等高走査線荒加工モードの新設
- 3D：等高周回荒加工にて緩斜面にパスの挿入機能追加
- 3D：カーブ加工にて対象加工輪郭図形の拡張
- 2D：長溝加工 テーパー側面と底コーナーR対応
- Wire：複数パンチ一筆書きパス作成機能の新設
- 2D / Wire：2D下穴図形自動作成機能の新設
- 2D / Wire：ワイヤ輪郭の微小R検出 / 取り残しパス作成 他
SOLIDWORKS® 2014 対応 機能拡張版
CG PressDesign / CG MoldDesign
- 《 CG PressDesign 》
- プレート分割
- ストリッパ＆リフタ用スプリング計算
- 製品逃がし穴作成
- アニメーション設定
- 部品干渉確認（タップ部）
- 穴輪郭作成（その他部品対応）
- 図面作成で型開き図作成
- 型構造作成の操作性向上
- 部品属性強化（除外部品＆断面属性）
- 部品配置のグリッド対応 他
- 《 CG MoldDesign 》
- 図面作成で型開き図作成
- スライドコア＆リターンピン用スプリング計算
- 領域押し出しによる入れ子分割
- エジェクタ機能強化（高さ計算＆廻り止め）
- 領域経路作成（ボディ分割）
- 傾斜部品作成（ユーザーパーツ利用）
- ランナー作成（部品対応）
- エアベント属性拡張＆擬似成形品への流用
- 部品配置のグリッド対応
- 部品干渉（タップ部） 他
CG CAM-TOOL
- 2D：長溝加工
- 2D：フィーチャーから加工図形作成
- コマンドパラメータの前回値記憶
- CL表示の太さ設定 他
