公差・収縮 |
|
キャビ・コア設計、分解確認 |
|
|
|
SolidWorksアドインにより、金型設計専用機能を実現。製品寸法公差や収縮率を考慮して、金型モデルの自動作成を行います。さらには加工を考慮した寸法の桁丸めも行い、スムーズな加工を支援します。スケッチやサーフェースを利用してスライド分割などの詳細設計ができます。製品モデル修正時には、自動連動されます。 |
|

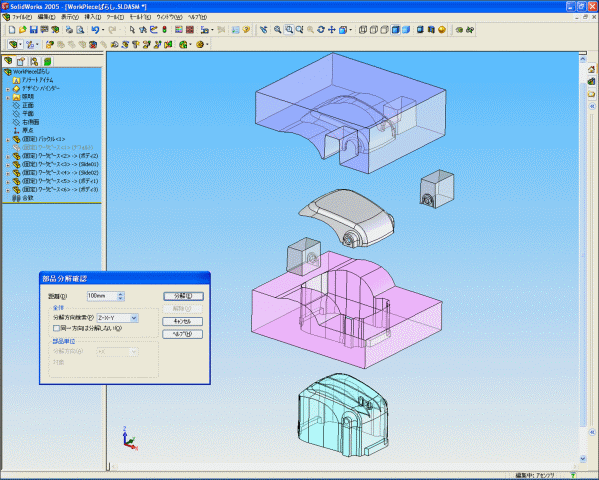

キャビ・コア分割したモデルからコアピン（入れ子）として取り出す事ができます。また、分割された入れ子形状に対してつばと逃がしを作成します。スケッチやサーフェースを利用してスライド分割などの詳細設計ができます。製品モデル修正時には、自動連動されます。型開き方向を推測して、キャビコア部品の分解表示を行います。また、同一方向のものはグループ化して、見やすく表示する事も可能です。 |
|
多数個取り、モールドベース |
|
スライド構造設計 |
|
|
|

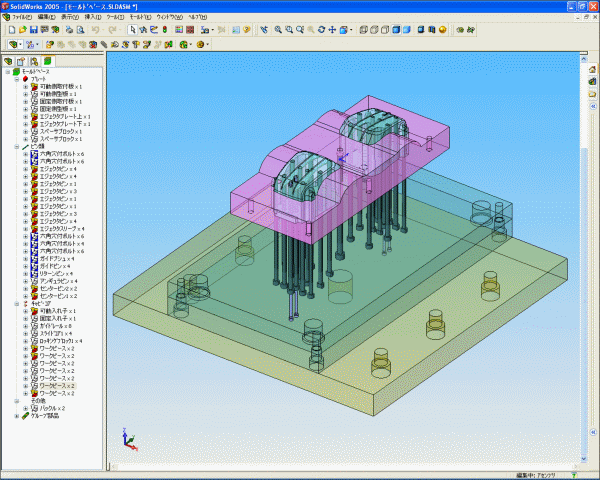

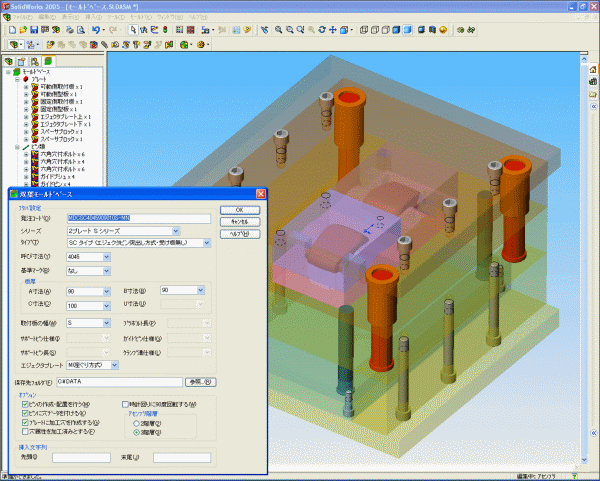

平行配置／回転（円状）配置を選択し、配置数・間隔・基準点を指示することでアセンブリ上に自動配置します。また、スライドがある場合は、干渉しない様に向き合い配置させることも可能です。双葉社モールドベースを自動作成します。キャビ・コアのサイズを見ながら寸法選択を行うこともできます。
|
|

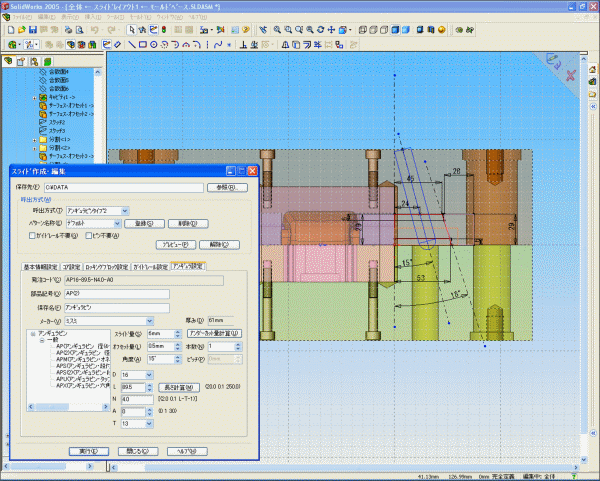

パラメータを指定するだけで、スライドレイアウトスケッチが作成され、その情報を基に簡単にスライド部品を作成します。また、アンギュラーピンはスライドのアンダーカット量を考慮して必要な長さを自動計算します。アンギュラーピンの逃がし穴は、逃がし量を入力することで簡単に作成可能です。可動側の逃がし穴は、干渉量を考慮し加工情報を付加した穴形状が作成されます。 |
|
エジェクタ設計 |
|
ランナー設計 |
|
|
|
エジェクタ（突き出し）位置の検討を支援するために、平坦部については高さ毎に色分け表示を行います。エジェクタレイアウトスケッチに基づき、規格品かオリジナル品かの選択とタイプなどのパラメータを指定するだけでエジェクタピンを簡単に配置可能です。
|
|

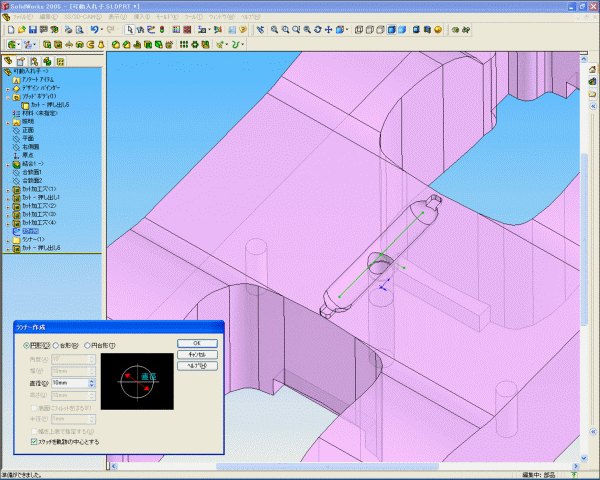

ゲート位置を確認しながらランナーの軌跡となるスケッチを作成し、断面形状を指示するだけでランナーが作成されます。軌跡スケッチを移動すれば、ランナーも連動して移動します。設計変更時、ランナー追加など
簡単に配置可能です。 |
|
穴干渉チェック・加工穴属性 |
|
部品ばらし穴寸法 |
|
|
|
干渉している場合や、指定した最小肉厚距離以下になる場合は、色と肉厚寸法で表示可能です。配置されたピンに対して、加工穴を自動作成します。もちろん、ピンを移動するとすべての加工穴が連動します。加工情報は当社のＣＡＭにそのまま連動します。
|
|

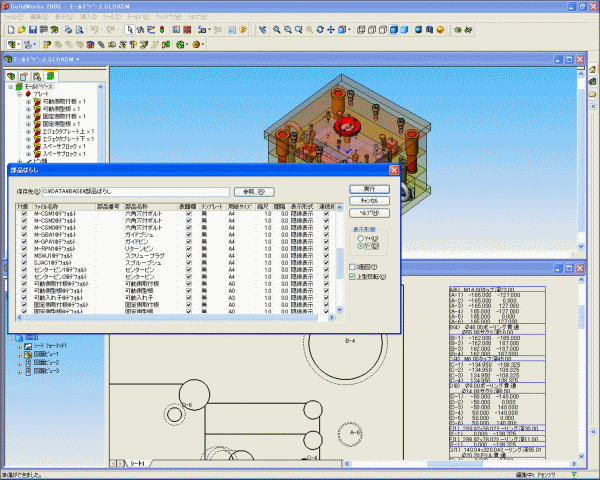

アセンブリ上から各ピン・プレート等の部品に対して表題枠、用紙サイズを設定し、一括で部品図を作成する事が出来ます。また、加工穴属性を利用し穴寸法・穴リストを作成する事も可能です。発注品や社内加工品ごとの部品表を作成したり、部品ばらししたデータを一括でＤＸＦやＰＤＦ、さらにはＥＸＣＥＳＳデータに出力することができます。 |
|
電極設計 |
|
擬似成型品 |
|
|
|

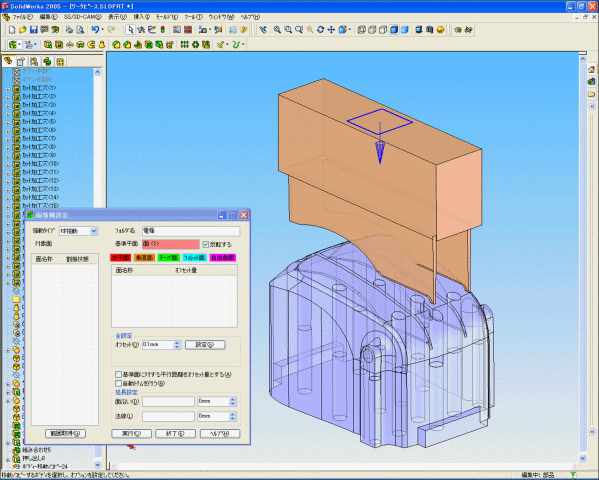

揺動タイプや作成位置を指示することで、電極の駒作成を支援します。揺動タイプは球揺動・角揺動・円揺動の３タイプから選択可能です。
|
|

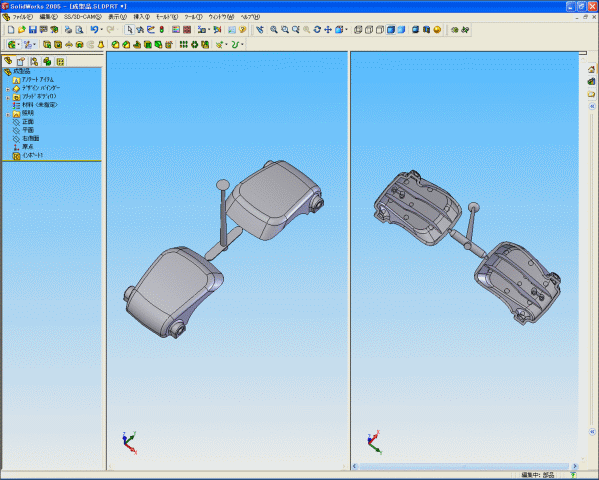

金型の空洞部を反転して、擬似成型品を作成する事ができます。また、この形状を利用しSolid設計の特徴でもあります解析ソフトにて流動解析をし視覚的に確認が可能です。
|
|
 |
|
|
